УСТАНОВКА ТИПА ФУМ-А ИСП. 1
для очистки от механических примесей путем фильтрации турбинного, трансформаторного масел.
Предназначена для очистки от механических примесей путем фильтрации турбинного, трансформаторного масел и других электроизоляционных жидкостей.
Используется как самостоятельное изделие и может быть составной частью установок и технологических схем для обработки масла.
Изготавливается по ТУ У 29.2-04624312-028-2002 и имеет Сертификат соответствия в системе сертификации ГОСТ Р Госстандарта России.
- Вид климатического исполнения — У1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок -1 год.
- Обслуживающий персонал — 1 человек.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
|
|
 |
|
|
Наименование параметра |
Значение |
| 1 |
Производительность, м3/ч
|
6 - 20
|
| 2 |
Номинальная тонкость фильтрации, мкм
|
3 - 12
|
| 3 |
Достигаемый класс чистоты масла после обработки по ГОСТ 17216-71, не более
|
7
|
| 4 |
Предельно-допустимое давление насосного агрегата, МПа (кгс/см2)
|
0,8 (8)
|
| 5 |
Предельно-допустимый перепад давления на фильтрах, МПа (кгс/см2)
- предельной очистки
- тонкой очистки
|
0,35 (3,5)
0,34 (3,4)
|
| 6 |
Мощность маслонагревателя, кВт
|
30±5
|
| 7 |
Максимальная потребляемая мощность, кВт
|
43
|
| 8 |
Питание - трехфазная сеть переменного тока напряжением, В
|
38010%
-15%
|
| 9 |
Габаритные размеры, мм:
- длина
- ширина
- высота
|
1230±5
1015±5
1400±5
|
| 10 |
Масса, кг
|
450, не более
|
|
|
Примечание – Указанные в таблице параметры достигаются при исходной температуре масла не ниже 25oС
|
|
|
|
Особенности конструкции

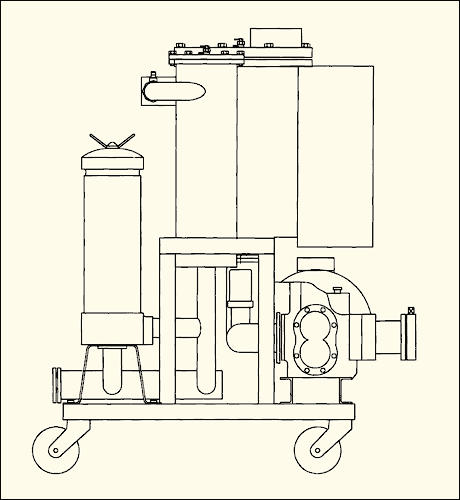

В состав установки входят: фильтр грубой очистки, фильтры предварительной и тонкой очистки масла, агрегат электронасосный, маслонагреватель и шкаф управления, установленные на раме.
Основное назначение установки ФУМ-А исп. 1 - обработка турбинного масла.
Рабочая среда подается под давлением на фильтр грубой очистки, обеспечивающий тонкость фильтрации 200 мкм. После прохождения фильтра грубой очистки и маслонагревателя жидкость разделяется на два потока и проходит предварительную (20 мкм) и тонкую (5 мкм) очистку. Двухступенчатая система фильтров позволяет обработать не менее 1200 м3 свежего масла с завода-изготовителя до регенерации или замены фильтропакетов. Конструкция установки позволяет, при необходимости, заменить загрязненные фильтропакеты без разборки технологической схемы. Дополнительный комплект фильтропакетов поставляется по отдельному заказу.
|
Установка оборудована приборами контроля и регулирования:
|
- давления масла на фильтрах;
- температуры нагрева масла;
- наличия потока масла;
- предельного значения температуры масла;
- контроля питающего напряжения.
|
|
Установка легко транспортируется по твердому покрытию.
|
|
|
|
