ЭТМА НСП 200/21/4 У1
Насосная станция
Общие сведения

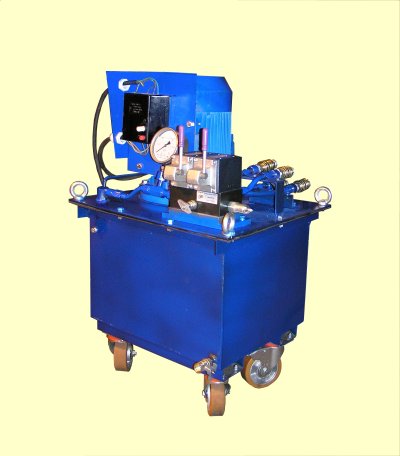

Насосная станция ЭТМА НСП 200/21/4 У1 предназначена для привода гидравлических толкателей для горизонтального перемещения тяжеловесного оборудования по рельсам, в частности для перемещения трансформаторов, реакторов и другого электротехнического оборудования при выполнении электромонтажных и ремонтных работ.
Изготавливается по ТУ У 34.04624312.008-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г.
- Вид климатического исполнения — У1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
- Обслуживающий персонал — 2 человека.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
Особенности конструкции
Насосная станция с шестеренным насосом, работает с максимальным давлением 20 МПа и производительностью до 21 л/мин. в режиме перемещения тяжеловесного оборудования.
Имеются выходы со штуцерами для подключения рукавов высокого давления с гайкой М20×1,5 с шаровыми ниппелями.
Технические характеристики
Основные технические характеристики насосной станции ЭТМА НСП 200/21/4 У1 приведены в таблице.
Таблица
| Наименование параметра | Значение | |
| 1 | Номинальное давление при работе с гидротолкателями, МПа (кг/см2), не менее | 20 (200) |
| 2 | Производительность при работе с гидротолкателями, л/мин., не менее | 21 |
| 3 | Число одновременно обслуживаемых гидротолкателей, шт. | 4 |
| 4 | Управление подъёмом и перемещением | ручное |
| 5 | Рабочая жидкость — минеральное масло:
|
И-40А АМГ-10 |
| 6 | Размещение станции | на колёсах |
| 7 | Мощность электродвигателя, кВт | 5,5 |
| 8 | Емкость масляного бака, л | 50 |
| 9 | Габаритные размеры, мм, не более:
|
590 510 950 |
| 10 | Масса, кг, не более:
|
110 160 |
