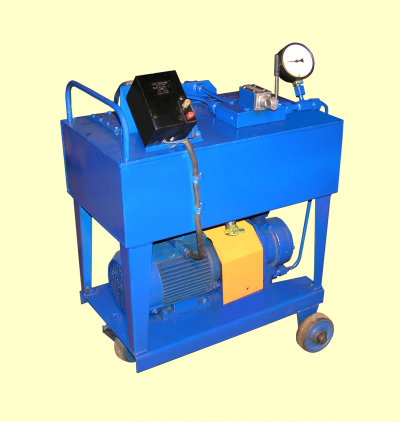

ЭТМА НСП-400М У1
Насосная станция
Общие сведения
Насосная станция ЭТМА НСП-400М У1 предназначена для привода грузовых гидравлических домкратов, осуществляющих подъём груза при выполнении строительно-монтажных работ, в частности для подъёма и перемещения трансформаторов, реакторов и другого электротехнического оборудования при выполнении электромонтажных и ремонтных работ.
Изготавливается по ТУ У 34.04624312.008-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г.
- Вид климатического исполнения — У1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
- Обслуживающий персонал — 2 человека.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
Технические характеристики
Основные технические характеристики насосной станции ЭТМА НСП-400М У1 приведены в таблице.
Таблица
| Наименование параметра | Значение | |
| 1 | Номинальное давление, МПа | 40 |
| 2 | Производительность, л/мин. | 1,6 |
| 3 | Электродвигатель: - установочная мощность, кВТ - частота вращения, об./мин. |
2,2 1500 |
| 4 | Рабочая жидкость — минеральное масло:
|
И-40А АМГ-10 |
| 5 | Вместимость масляного бака, л | 50 |
| 6 | Количество обслуживаемых одновременно домкратов, шт. | 1-4 |
| 7 | Габаритные размеры, мм:
|
710 570 850 |
| 8 | Масса, кг, не более | 120 |
Особенности конструкции
Имеются выходы со штуцерами для подключения рукавов высокого давления с гайкой ¾".
