МЦУ-4А-У1 (МЦУ-4А-Е-У1)
для очистки от механических примесей, влаги и снижения кислотности минеральных и синтетических масел.
Предназначена для очистки от механических примесей, влаги и снижения кислотности минеральных (трансформаторного, кабельного, турбинного, индустриального и др.) и синтетических масел, а также других электроизоляционных жидкостей.
Используется при монтаже, ремонте и эксплуатации маслонаполненного высоковольтного оборудования (силовых трансформаторов, высоковольтных выключателей и др.) и турбин. Установка может быть использована для нагрева оборудования горячим маслом и перекачки масла.
Изготавливается по ТУ У 34.04624312.018-98 и имеет сертификаты соответствия в системах сертификации УкрСЕПРО и ГОСТ Р Госстандарта России.
- Вид климатического исполнения — У1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок -1 год.
- Обслуживающий персонал — 1 человек.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
|
|
 |
|
|
Наименование параметра |
Значение |
| 1 |
Производительность, м3/ч, не менее
- в режиме сушки и фильтрации
- в режиме регенерации и фильтрации
- в режиме перекачки
|
2,4
1,5
3,6
|
| 2 |
* Параметры обработанного масла:
- массовое влагосодержание, г/т, не более
- содержание механических примесей, г/т,не более
- тонкость фильтрации, мкм
- класс чистоты по ГОСТ 17216, не хуже
- кислотное число, мг КОН/г масла, не более
- пробивное напряжение, кВ, не менее
- тангенс угла диэлектрических потерь при 90oС
|
10
11
5...20
11
0,02-0,05**
65
1,5-5
|
| 3 |
Максимальная температура масла на
выходе в режиме нагрева, Со, не более
|
-(0,8-0,9)
|
| 4 |
Адсорберы:
- количество, шт.
- сорбент
- масса цеолита в двух адсорберах, кг
- масса оксида алюминия в двух адсорберах, кг
- влагоёмкость сорбента, %, не менее
|
4
синтет. цеолит марки NaA
оксид алюминия Al2O3
130
75
10
|
| 5 |
Давление на выходе, кг/см2, не менее
|
2,5
|
| 6 |
Мощность маслонагревателя, кВт
|
35
|
| 7 |
Удельная поверхностная мощность маслонагревателя, Вт/см2, не более
|
1,15
|
| 8 |
Максимальная потребляемая мощность, кВт
|
40
|
| 9 |
Напряжение питания трехфазной сети
Переменного тока частотой 50 Гц, В
|
380
(220/127***)
|
| 10 |
Габаритные размеры, мм, не более
|
1620х1115х1340
|
| 11 |
Масса, кг, не более
|
760
|
|
|
*Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: массовом влагосодержании не более 50 г/т. При более низких показателях масла обработку следует вести в течение нескольких циклов;
**Достигаемое значение тангенса диэлектрических потерь зависит от производительности установки и от требований нормативной документации к трансформаторному маслу для соответствующего класса напряжения маслонаполненного оборудования;
***Установка для работы в сети 220/127 В изготавливается по отдельному заказу.
|
|
|
|
Особенности конструкции

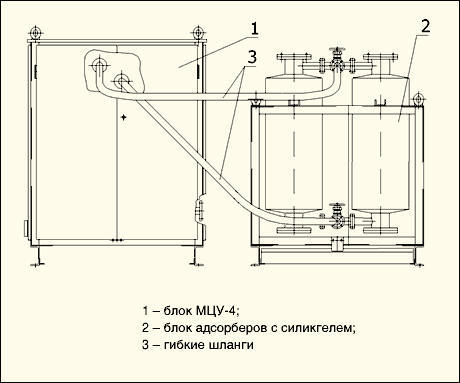

Установка состоит из двух блоков: блока МЦУ-4 и блока адсорберов с оксидом алюминия Al2O3.
Блок МЦУ-4 выполнен в виде металлического каркаса, на котором смонтировано оборудование: маслонагреватель, два адсорбера с цеолитом, фильтр грубой и тонкой очистки, насос, электрический шкаф, панель управления.
Блок адсорберов с сорбентом выполнен в виде рамы, на которой смонтированы два адсорбера, заполненные оксидом алюминия Al2O3, который используется для снижения кислотности масла.
В установке МЦУ-4А-У1 применяется ленточный нагреватель непосредственного нагрева. В установке МЦУ-4А-Е-У1 применяется слюдопластовый нагреватель косвенного нагрева. Оригинальная конструкция безинерционных нагревателей исключает перегрев и возможность термического разложения масла. Автоматически поддерживается заданная температура масла.
Без смены (или регенерации) сорбента установка может обработать 390 тонн свежего масла с завода-изготовителя (с массовым влагосодержанием не более 50 г/т), при этом сорбент должен быть сухим.
Двухступенчатая система фильтров позволяет обработать не менее 390 тонн свежего масла с завода-изготовителя до регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подается звуковой сигнал. Контроль температуры осуществляется с помощью регулятора температуры, контроль давления осуществляется манометром.
|
|
|
