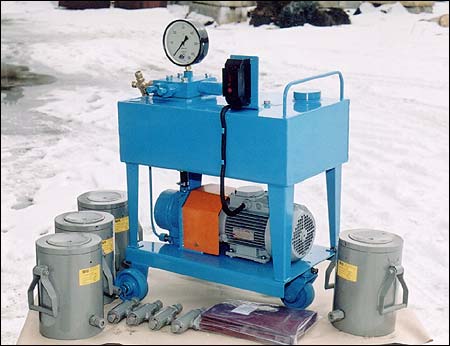

НСП-400М+4 ДГ-100М
устройство для монтажа тяжеловесного оборудования
Предназначено для подъема тяжеловесного оборудования при выполнении строительно-монтажных работ.
Используется при монтаже и ремонте маслонаполненного высоковольтного оборудования (силовых трансформаторов, высоковольтных выключателей и др.) и турбин.
Изготавливается по ТУ У 34.04624312.008-97 и имеет сертификаты соответствия в системах сертификации УкрСЕПРО и ГОСТ Р Госстандарта России.
- Вид климатического исполнения — УХЛ1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
- Обслуживающий персонал — 2 человека.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
|
|
 |
Характеристики
|
|
Наименование параметра |
Значение |
|
1. Насосная станция
|
| 1.1 |
Номинальное давление, МПа
|
40 |
| 1.2 |
Производительность, л/мин.
|
1,6 |
| 1.3 |
Электродвигатель:
- установочная мощность, кВт
- частота вращения, об./мин.
|
2,2
1500
|
| 1.4 |
Рабочая жидкость
|
масло индустриальное И20А, И40А ГОСТ 20799-75 |
| 1.5 |
Вместимость масляного бака, л
|
50 |
| 1.6 |
Количество обслуживаемых одновременно домкратов, шт. |
1-4 |
| 1.7 |
Габаритные размеры, мм:
- длина
- ширина
- высота
|
710
550
850
|
| 1.8 |
Масса, кг, не более
|
130 |
|
2. Гидравлический домкрат
|
| 2.1 |
Грузоподъемность, кН, не более |
1000 |
| 2.2 |
Ход поршня, мм, не более |
135
|
| 2.3 |
Номинальное давление, МПа (кг/см2) |
40 (400)
|
| 2.4 |
Габаритные размеры, мм:
- длина
- ширина
- высота
|
250
200
315
|
| 2.3 |
Масса, кг, не более |
55
|
|
|
|
Особенности конструкции
Стандартная комплектация устройства: насосная станция НСП-400М, четыре гидравлических домкрата ДГ-100М, один рукав высокого давления длиной 4 метра, распределитель и четыре рукава высокого давления длиной 2 метра.
Положение груза на определенной высоте фиксируется дросселем, входящим в комплект поставки. По требованию заказчика комплектность изделия может меняться, а также может меняться длина рукавов высокого давления.
|
|
|
