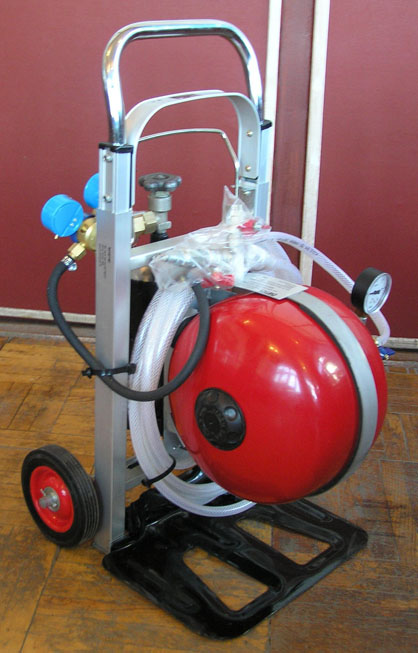

УСТРОЙСТВО ДОЛИВКИ ВВОДОВ СЕРИИ ПДВ У1
(модификации ПДВ-8У1, ПДВ-12У1, ПДВ-19У1, ПДВ-25У1, ПДВ-40У1)
Предназначено для доливки (заливки) высоковольтных вводов дегазированным маслом. Приспособление, так же, может быть использовано для длительного хранения дегазированного масла с целью его дальнейшего использования для доливки вводов.
Применяется в монтажных, ремонтных и эксплуатационных организациях, занимающихся ремонтом и обслуживанием силовых трансформаторов и реакторов напряжением 110 кВ и выше. Приспособление может быть использовано для заполнения вводов классом напряжения ниже 110 кВ, где необходимо выполнять доливку сухим и очищенным маслом.
Изготавливается по ТУ У 29.2.04624312-030-2004 и имеет сертификаты соответствия в системах сертификации УкрСЕПРО и ГОСТ Р Госстандарта России.
- Вид климатического исполнения — У1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок -1 год.
- Обслуживающий персонал — 1 человек.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
|
|
 |
|
|
Наименование параметра
|
Значение
| ПДВ-8
|
ПДВ-12
|
ПДВ-19
|
ПДВ-25
|
ПДВ-40
|
|
| 1 |
Объём бака накопителя, л, не менее
|
|
| 2 |
Максимальный объём масла при заполнении приспособления, л, не менее
|
|
| 3 |
Диапазон давлений масла, создаваемый приспособлением при доливке вводов, МПа
|
0,05-0,5
|
| 4 |
Длина шлангов, м, не менее:
- напорного соединительного шланга для подачи масла, Dвн=10 мм
- для вакуумирования приспособления, Dвн=18 мм
|
6
2
|
| 5 |
Срок хранения дегазированного масла, суток, не менее
|
15
|
| 6 |
Давление в системе (при хранении масла), МПа
|
0,1-0,15
|
| 7 |
Исполнение в части перемещения
|
на колёсах
|
| 8 |
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
|
|
| 9 |
Масса, кг, не более:
- без масла
- с маслом
- бака-накопителя с маслом
|
|
|
|
|
Особенности конструкции
Приспособление представляет собой бак накопитель, внутри условно разделённый маслостойкой диафрагмой на две полости: воздушную и масляную. Баллон высокого давления соединен с баком накопителем через редуктор и шланг с использованием стандартного автомобильного ниппеля.
Масляная часть бака накопителя через ниппель с гайкой подсоединяется к высоковольтным вводам. Для контроля давления в масляной полости приспособления предусмотрен манометр.
Принцип работы приспособления основан на вытеснении масла из масляной полости давлением азота на диафрагму со стороны воздушной полости.
Приспособление мобильное, на колёсах.
|
|
|
