ЭТМА БРПС
Блок регенерации и подготовки сорбентов токами высокой частоты

Предназначен для регенерации синтетических и натуральных сорбентов (цеолит, силикагель) методом обработки токами высокой частоты под вакуумом без дополнительной их перегрузки, непосредственно в адсорбере отдельно стоящих установок типа ЭТМА МЦУ-7-У1.

Используется в технологическом процессе обработки минерального и синтетического трансформаторных масел при монтаже, ремонте и эксплуатации маслонаполненного высоковольтного оборудования.

Изготавливается по ТУ У 29.2-21189148-004-2004. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирован на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ 753 от 15.09.2009 г. Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — УХЛ1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
  • Обслуживающий персонал — 1 человек.
  • Экобезопасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ 12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.

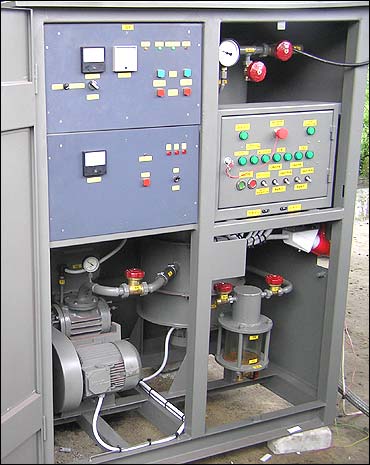

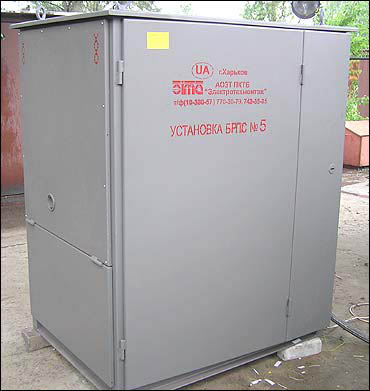

БРПС У1 (фото) БРПС У1 (фото) БРПС У1 (схема)

Характеристики


Наименование параметра Значение
1 Количество сорбента (цеолит типа NaA), обрабатываемого за один цикл, кг, не менее 35
2 Температура нагрева сорбента (определяется по нормативному документу в зависимости от марки сорбента, приведена для цеолита типа NaA), °С, не более
- при обработке свежего
- при регенерации бывшего в использовании

300
150–180
3 Остаточное влагосодержание сорбента после регенерации, % 0,4
4 Мощность, потребляемая генератором, кВт, не более 2
5 Потребляемая мощность, кВт 6
6 Напряжение питания трехфазной сети переменного тока частотой 50 Гц, В 380 +10% -15%
7 Габаритные размеры, мм:
- длина
- высота
- ширина

2000
1700
1000
8 Масса без сорбента, кг, не более 860

Особенности конструкции

Блок регенерации и подготовки сорбентов выполнен в виде металлического контейнера, смонтированного на раме. Внутри контейнера расположены: шкаф управления, блок питания, генератор токов высокой частоты, теплообменник, вентилятор, сборник конденсата и вакуумный насос.

Примененный в данной установке метод разогрева сорбента токами высокой частоты под вакуумом позволяет значительно снизить температуру обработки сорбента за счет равномерного разогрева всего объема сорбента. Это, в свою очередь, значительно продлевает срок эксплуатации сорбента и сводит практически к нулю потери сорбента при регенерации.

Кроме того, новый метод обработки сорбента по сравнению с традиционным позволяет снизить на порядок расходы электроэнергии.

Время регенерации одной загрузки (35 кг) свежего сорбента — от 4 до 6 часов.

Конструкция установки позволяет производить промежуточный слив продуктов регенерации.

Применение блока позволяет регенерировать сорбент непосредственно в адсорбере установки ЭТМА МЦУ-7-У1 без перегрузки сорбента.
