ПС-1Е У1
Установка подготовки сорбента
Предназначена для осушки адсорбентов (цеолит, силикагель, полыгорскит) применяемых при регенерации и осушке масла.
Изготавливается по ТУ У 34.04624312.025-2000 и имеет сертификаты соответствия в системах сертификации УкрСЕПРО и ГОСТ Р Госстандарта России. Вид климатического исполнения – У1 по ГОСТ 15150-69. Средний срок службы - не менее 10 лет, гарантийный срок -1 год. Обслуживающий персонал - 1 человек. Экобезопасность - по ГОСТ 12.1.005-88. Пожаробезопасность - по ГОСТ 12.1.004-91. Электробезопасность - по ГОСТ 12.2.007.0-75.
|
|
 |
Характеристики
|
| Наименование параметра |
Значение |
|
Объем заправки контейнера, л
|
250
|
|
Максимальная температура нагрева адсорбента, °С
|
350
|
|
Производительность вакуумного насоса, л/сек.
|
12,5
|
|
Наибольшее разрежение, %, не менее
|
70
|
|
Мощность нагревателя, кВт, не менее
|
20
|
|
Установленная мощность, кВт
|
25
|
|
Остаточное влагосодержание сорбента, %
|
0,6
|
|
Время сушки, час, не более
|
16
|
|
Габаритные размеры, мм
|
1460х1080х2000
|
|
Масса, кг
|
610
|
|
|
|
Особенности конструкции

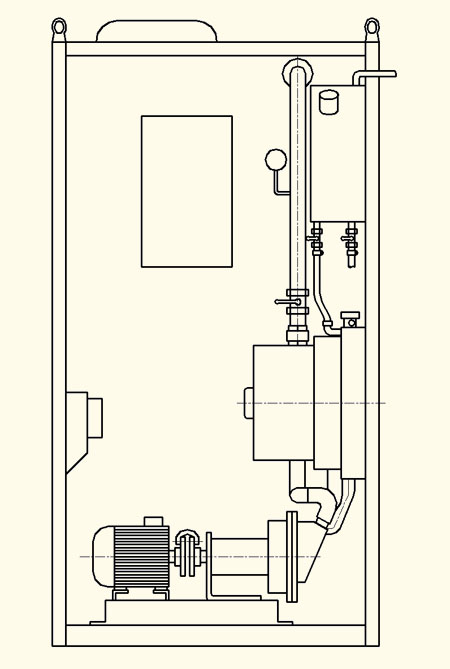

Установка представляет собой контейнер, разделенный на два отсека – агрегатный и технологический.
В агрегатном отсеке установлены:
- жидкостно – кольцевой вакуумный насос;
- емкость для рабочей жидкости вакуумного насоса и сбора конденсата;
- радиатор охлаждения рабочей жидкости вакуумного насоса;
- шкаф управления установкой.
В технологическом отсеке установлены:
- контейнер для сушки адсорбента с трубчатыми нагревательными элементами, равномерно распределенными по всему объему контейнера;
- емкость для сбора масла и воды, стекаемых при прогреве адсорбента;
Принцип работы установки основан на прогреве адсорбента до высокой температуры под вакуумом, что позволяет создать внутри контейнера с адсорбентом инертную среду и исключить воспламенение промасленного адсорбента от горячих ТЭНов.
Вытесняемые из адсорбента в результате нагрева масло и вода сливаются в емкость под контейнером, а испаряемые из адсорбента пары масла и воды откачиваются вакуумным насосом и конденсируются в холодном трансформаторном масле, которое служит рабочей жидкостью для вакуумного насоса. Для предотвращения нагрева рабочей жидкости вакуумного насоса предусмотрена система охлаждения, состоящая из радиатора с электровентилятором.
В результате такой компоновки установки полностью исключается выделение в атмосферу паров масла.
Контроль и поддержание температуры в контейнере производится электронным прибором автоматически.
|
|
|
