УВМ 10-0,2Е-У1
Установка для обработки трансформаторного масла
Предназначена для нагрева, дегазации, осушки и фильтрации трансформаторного масла, заливаемого в высоковольтные вводы, выключатели, осушки масла для доливки в расширительные баки трансформаторов, а также вакуумирования внутреннего объема высоковольтного ввода напряжением 110 кВ и выше.
Принцип работы установки основан на термовакуумном методе обработки масла в дегазационной колонне установки, где под действием вакуума происходит откачка из нагретого масла растворенных в нем газов и паров воды.
Установка может работать как в режиме непрерывной дегазации, так и в замкнутом режиме для подготовки порции масла в количестве 40 л.
Изготавливается по ТУ У 29.2-04624312-026-2001 и имеет сертификаты соответствия в системах сертификации УкрСЕПРО и ГОСТ Р Госстандарта России. Вид климатического исполнения – У1 по ГОСТ 15150-69. Средний срок службы - не менее 10 лет, гарантийный срок -1 год. Обслуживающий персонал - 1 человек. Экобезопасность - по ГОСТ 12.1.005-88. Пожаробезопасность - по ГОСТ 12.1.004-91. Электробезопасность - по ГОСТ 12.2.007.0-75.
|
|
 |
Характеристики
|
|
Наименование параметра |
Значение |
| 1 |
Производительность установки, м3/ч
|
0,2
|
| 2 |
Показатели масла после обработки:
- влагосодержание, %
- объемное газосодержание, %
- тонкость фильтрации, мкм
|
0,001
0,1
5
|
| 3 |
Скорость откачки парогазовой смеси, л / с
|
5
|
| 4 |
Остаточное давление в колонне, мм.рт.ст
|
0,5-0,8
|
| 5 |
Температура нагрева масла, °С
|
60-70
|
| 6 |
Мощность нагревателя, кВт
|
6
|
| 7 |
Установленная мощность, кВт
|
7
|
| 8 |
Номинальное напряжение питания, сеть 3-х фазная 50 Гц, В
|
380
|
| 9 |
Габаритные размеры, мм
|
1000х800х1520
|
| 10 |
Масса, кг
|
250
|
|
|
|
Особенности конструкции

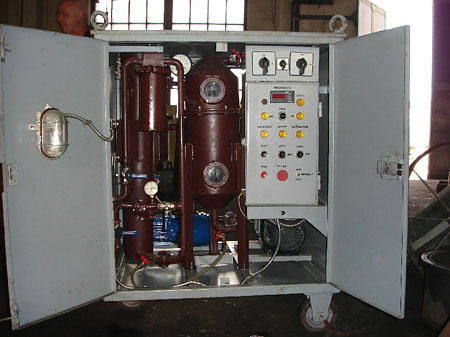

Установка представляет собой металлический малогабаритный контейнер на колесах, защищенный от воздействия внешней среды. В контейнере смонтированы: дегазационная колонна, вакуумная ловушка, вакуумный насос, маслонагреватель, маслонасос, маслопроводы с запорной арматурой, фильтры грубой и тонкой очистки, шкаф управления.
Преимуществами данной установки являются:
- малое время выхода на рабочий режим (10-15 мин.);
- небольшие габариты и масса. Наличие собственных колес позволяет перемещать установку вручную;
- простота в эксплуатации - не требует высокой квалификации обслуживающего персонала;
- высокое давление на выходе установки позволяет создавать необходимое давление в высоковольтных вводах;
- дополнительный вакуумный выход установки позволяет использовать ее для вакуумирования внутренних объемов высоковольтных вводов, выключателей и других малых объемов с целью их осушки.
Опыт эксплуатации установки в службах подстанций, где существует повседневная необходимость подготовки малых партий масла для подкачки высоковольтных вводов, доливки расширительных баков трансформаторов, осушки масла в цехах по ремонту малых трансформаторов показал ее высокую эффективность и удобство в работе.
По желанию заказчика установка комплектуется устройством для доливки вводов ПДВ У1 с объемом масла 10 л.
|
|
|
