УВМ-3 У1
Установка для обработки трансформаторного (турбинного, индустриального) масла
Предназначена для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью дегазации, удаления воды и механических примесей. Используется при монтаже высоковольтных трансформаторов, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин. Установка может использоваться для нагрева оборудования горячим маслом, азотирования трансформаторного масла и доливки высоковольтных вводов.
Изготавливается по ТУ У 34.04624312.012-96 и имеет сертификаты соответствия в системах сертификации УкрСЕПРО и ГОСТ Р Госстандарта России.
- Вид климатического исполнения — У1 по ГОСТ 15150-69.
- Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
- Обслуживающий персонал — 1 человек.
- Экобезопасность — по ГОСТ 12.1.005-88.
- Пожаробезопасность — по ГОСТ 12.1.004-91.
- Электробезопасность — по ГОСТ 12.2.007.0-75.
|
|
 |
Характеристики
|
|
Наименование параметра |
Значение |
| 1 |
Производительность, м3/ч, не менее:
- в режиме обезгаживания,сушки и фильтрации
- в режиме нагрева и фильтрации
- в режиме азотирования
|
6,0
15,0
4,5 |
| 2* |
Параметры обработанного масла:
- объёмное газосодержание, %, не более
- массовое влагосодержание, г/т, не более
- тонкость фильтрации, мкм
|
0,1
5
5 |
| 3 |
Максимальная температура масла на выходе в режиме нагрева, °С
|
85 |
| 4 |
Давление на выходе, кг/см2, не менее |
1,2 |
| 5 |
Высота подъёма масла относительно выходного патрубка, м |
12 |
| 6 |
Мощность маслонагревателя, кВт |
160
|
| 7 |
Удельная поверхностная мощность маслонагреревателя, Вт/см2, не более |
1,15
|
| 8 |
Максимальная потребляемая мощность, кВт |
193,5
|
| 9 |
Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В |
380
|
| 10 |
Габаритные размеры, мм, не более
- длина
- высота
- ширина |
2640
2270
2125
|
| 11 |
Масса, кг, не более |
2900 |
|
|
*Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмном газосодержании не более 10,5%; массовом влагосодержании не более 100 г/т. При более низких показателях исходного масла обработку следует вести в течение нескольких циклов.
|
|
|
|
Особенности конструкции

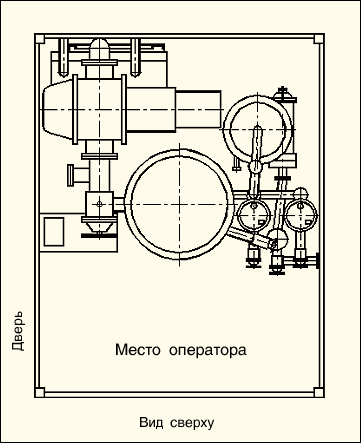

Установка для дегазации УВМ-3 выполнена в виде металлического контейнера, внутри которого смонтировано оборудование и предусмотрено место оператора, что позволяет работать при температуре окружающей среды от минус 20 до плюс 40оС. Оригинальная конструкция безинерционного нагревателя исключает перегрев и возможность термического разложения масла. Автоматически поддерживается заданная температура масла.
Трёхступенчатая система фильтров позволяет обработать не менее 1000 тонн свежего масла с завода-изготовителя до регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подаётся звуковой сигнал.
Насосная группа состоит из трёх вакуумных насосов и двух центробежных герметичных насосов повышенной надёжности с магнитной муфтой (два последних разработаны и выпускаются нашей организацией).
|
|
|
