Предназначена для термовакуумной обработки трансформаторного масла с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.). Установка может использоваться для доливки высоковольтных вводов и заправки баков для устройства доливки вводов.

Изготавливается по ТУ У 34.04624312.024-2000 и имеет сертификаты соответствия в системах сертификации УкрСЕПРО и ГОСТ Р Госстандарта России.

• Вид климатического исполнения — У1 по ГОСТ 15150-69.
• Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
• Обслуживающий персонал — 1 человек.
• Экобезопасность — по ГОСТ 12.1.005-88.
• Пожаробезопасность — по ГОСТ 12.1.004-91.
• Электробезопасность — по ГОСТ 12.2.007.0-75.

*Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмном газосодержании не более 10,5%; массовом влагосодержании не более 100 г/т. При более низких показателях исходного масла обработку следует вести в течение нескольких циклов.

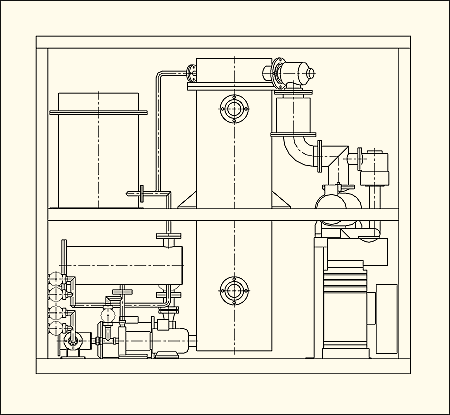

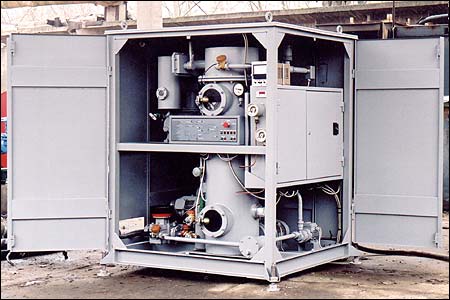

Установка выполнена в виде металлического контейнера, внутри которого смонтировано оборудование. Оригинальная конструкция нагревателя исключает перегрев и возможность термического разложения масла. Предусмотрена возможность обработки масла по замкнутому циклу. Автоматически поддерживается заданная температура масла. Заливка ввода производится без дополнительных устройств. Установка оснащена рукавами высокого давления с обратным клапаном, отсекающим вентилем и манометром, контролирующим давление во вводе. Для экспресс-анализа остаточного газосодержания масла установка оборудована абсорбциометром. При аварийном отключении питания защита установки сохраняет вакуум как в самой установке, так и в объекте, к которому подключена установка.

Трёхступенчатая система фильтров позволяет обработать не менее 400 тонн свежего масла с завода изготовителя до регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подаётся звуковой сигнал.

Насосная группа состоит из двух вакуумных насосов и двух центробежных герметичных насосов повышенной надёжности с магнитным приводом (два последних разработаны и выпускаются нашей организацией), что обеспечивает полную герметичность при работе установки.

Установка может монтироваться на одно(двух)-осном полуприцепе или транспортной тележке.
