ЭТМА ПГТ-1М У1
Устройство для монтажа тяжеловесного оборудования

Предназначено для перемещения тяжеловесного оборудования по рельсам при выполнении строительно-монтажных и ремонтных работ.

Изготавливается по ТУ У 34.04624312.008-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицировано на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — У1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
  • Обслуживающий персонал — 2 человека.
  • Экобезбпасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.

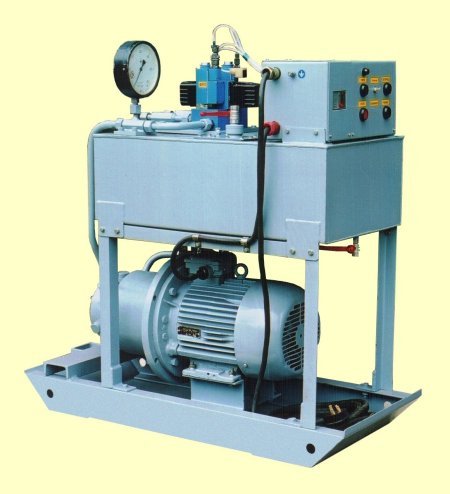

Маслостанция Маслостанция

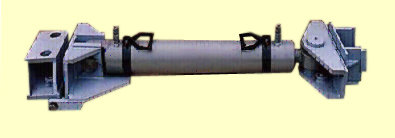

Гидроцилиндр Гидротолкатель

Особенности конструкции

Устройство состоит из маслостанции, 2-х гидротолкателей, распределителей и соединительных рукавов высокого давления. Указанный комплект поставляется с эксплуатационной документацией и упаковывается в тару.

В качестве рабочей жидкости для маслостанции и гидротолкателей используется турбинное масло Т22.

По дополнительному заказу устройство комплектуется БРС (быстроразъёмными соединениями).

Технические характеристики

Основные технические характеристики устройства ЭТМА ПГТ-1М У1 приведены в таблице.

Таблица


Наименование оборудования и его параметры Значение параметра
1 Общие характеристики устройства
1.1 Усилие, развиваемое гидротолкателями, тс 24,5х2=49

1.2

Рабочий ход гидротолкателей, мм 0-710
1.3 Скорость перемещения груза двумя гидротолкателями, мм/мин. 500
1.4 Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В 380±10%
1.5 Состав устройства, шт.:
  • маслостанция
  • гидротолкатель
  • рукав высокого давления
  • распределитель
  • 1

    2

    6

    2

    1.6 Масса устройства без масла, кг, не более 670
    2 Характеристики маслостанции
    2.1 Номинальное давление, МПа (кг/см2) 20 (200)
    2.2 Производительность, л/мин. 21
    2.3 Число одновременно обслуживаемых гидротолкателей, шт. 2
    2.4 Рабочая жидкость турбинное масло Т22
    2.5 Количество рабочей жидкости, л 50
    2.6
    Мощность электродвигателя, кВт 7,5
    2.7 Габаритные размеры, мм:
  • длина
  • ширина
  • высота

  • 1140
    460

    1130

    2.8 Масса без масла, кг, не более 260
    3 Характеристики гидротолкателя
    3.1 Усилие, развиваемое гидротолкателем (при давлении 20 МПа), тс 24,5
    3.2 Рабочий ход гидротолкателя, мм 0-710
    3.3 Наличие гидровозврата поршня да
    3.4 Габаритные размеры, мм:
  • длина
  • высота

  • 1275
    146
    3.5 Масса гидротолкателя, кг, не более 197
    4 Характеристики рукавов высокого давления
    4.1 Номинальное давление, МПа (кг/см2) 20 (200)
    4.2 Условный проход, мм 8
    4.3 Количество рукавов высокого давления, шт.:
  • L=2 м*
  • L=6 м*
  • 4

    2

    4.4 Масса рукавов высокого давления, кг, не более 15
    * - Длина рукавов высокого давления уточняется Заказчиком при поставке.
