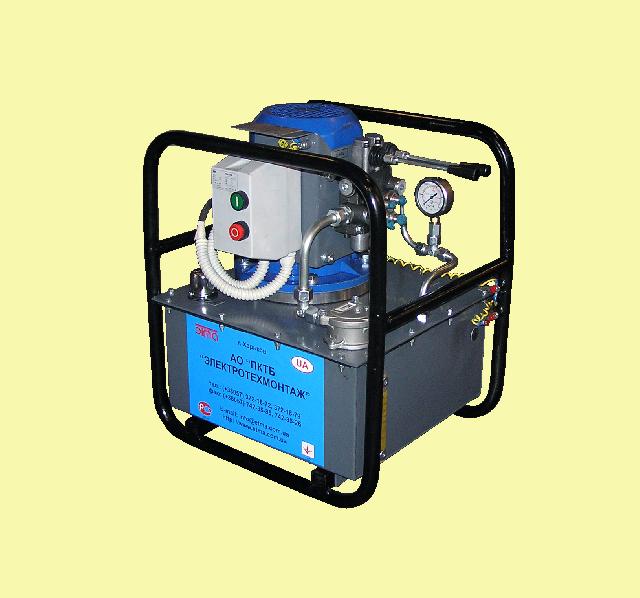

ЕТМА НСП 200/9 У1
Насосна станція
Загальні відомості
Насосна станція ЕТМА НСП 200/9 У1 призначена для приводу гідроштовхачів для горизонтального переміщення великовагового обладнання рейками, зокрема для переміщення трансформаторів, реакторів та іншого електротехнічного обладнання при виконанні електромонтажних та ремонтних робіт.
Виготовляється за ТУ У 34.04624312.008-97. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 2 особи.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Особливості конструкції
Насосна станція працює з номінальним тиском 20 МПа та продуктивністю до 9 л/хв. у режимі переміщення великовагового обладнання.
Підключення гідроштовхачів виконується рукавами високого тиску з гайкою М20×1,5 і конусним ущільненням.
Для роздільного керування гідроштовхачами виконана 2-х потокова схема.
На додаткове замовлення насосна станція комплектується БРС (швидкороз'ємними з'єднаннями).
Технічні характеристики
Основні технічні характеристики насосної станції ЕТМА НСП 200/9 У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення | |
| 1 |
Номінальний тиск (при роботі з гідроштовхачами), МПа (кгс/см2) |
20 (200) |
| 2 |
Продуктивність, л/хв. номінальна |
9 |
| 3 |
Кількість одночасно обслуговуваних гідроштовхачів, шт. |
2, 4 |
| 4 |
Управління переміщенням |
ручне |
| 5 | Кількість регульованих потоків | 2 |
| 6 |
Робоча рідина - мінеральне масло: - у літній період - у зимовий період |
И-40А АМГ-10 |
| 7 | Потужність електродвигуна, кВт | 4 |
| 8 | Емність масляного баку, л | 30 |
| 9 | Габаритні розміри, мм:
|
520 420 580 |
| 10 |
Маса (без масла), кг, не більше |
65 |
