ЕТМА НСП 400/5,5+4ДГ-100В У1
Пристрої для монтажу великовантажного устаткування
Загальні відомості
Пристрій ЕТМА НСП 400/5,5+4ДГ-100В У1 призначений для підйому важкого обладнання, зокрема для підйому трансформаторів, реакторів та іншого електротехнічного обладнання під час виконання електромонтажних та ремонтних робіт.
Виготовляється за ТУ У 34.04624312.008-97. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 2 особи.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.
.
Склад

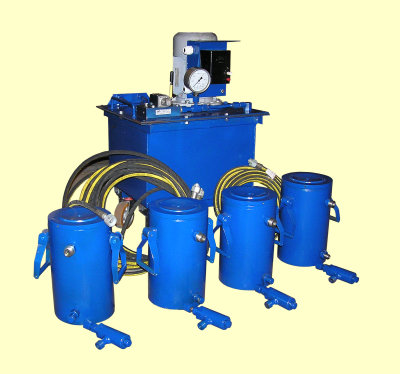

Пристрій складається з насосної станції, 4-х гідродомкратів та сполучних рукавів високого тиску. Вказаний комплект поставляється з експлуатаційною документацією та упаковується в тару.
Особливості конструкції
Пристрій в цілому
Пристрій здійснює підйом великовагового обладнання. Максимальне сумарне зусилля під час підйому 400 тс зі швидкістю 53 мм/хв. Насосна станція пристрою виконана на колесах, що спрощує її переміщення під час виконання робіт.
Насосна станція
Насосна станція з радіально-поршневим насосом, працює з номінальним тиском 40 МПа та продуктивністю до 5,5 л/хв. у режимі підйому обладнання.
Гідродомкрати
Гідродомкрати конструктивно виконані з гідроповерненням. Для запобігання опусканню поршня в аварійних режимах (обрив рукавів високого тиску, розгерметизації напірної магістралі тощо) вони забезпечені зворотними клапанами керованими.
Рукава високого тиску
Рукави з приєднанням гайки М20х1,5.
На додаткове замовлення насосна станція комплектується:
- БРС (швидкороз'ємними сполуками);
- дроселями для роздільного регулювання подачі масла на гідродомкрати.
Технічні характеристики
Основні техннічні характеристики пристрою ЕТМА НСП 400/5,5+4ДГ-100В У1 наведено у таблиці.
Таблиця
| Найменування обладнання і його параметрів | Значення | |
| 1 | Загальні характеристики пристрою | |
| 1.1 |
Вантажопідйомність гідродомкратів, тс |
100×4=400 |
| 1.2 |
Висота підйому гідродомкратів, мм |
0-160 |
| 1.3 |
Номінальна швидкість підйому гідродомкратів, мм/хв. |
53 |
| 1.4 |
Склад пристрою, шт.: - насосна станція НСП 400/5,5 (без масла) - гідродомкрат ДГ-100В - рукав високого тиску - розподільник |
2 |
| 1.5 | Маса, кг, не більше | 400 |
| 2 | Характеристики насосної станції НСП 400/5,5 | |
| 2.1 |
Номінальний тиск під час роботи з гідродомкратами, МПа (кгс/см2) |
40 (400) |
| 2.2 |
Продуктивність при роботі з гідродомкратами, л/хв. |
5,5 |
| 2.3 |
Число одночасно обслуговуваних гідродомкратів, шт. |
4 |
| 2.4 |
Управління підйомом |
ручне |
| 2.5 |
Робоча рідина - мінеральне масло: - у літній період - у зимовий період |
И-40А АМГ-10 |
| 2.6 | Розміщення станції | на колесах |
| 2.7 | Потужність електродвигуна, кВт | 4 |
| 2.8 | Ёмність масляного бака, л | 50 |
| 2.9 | Габаритні розміри, мм:
|
590 510 900 |
| 2.10 | Маса, кг, не більше:
|
110 160 |
| 3 | Характеристики гідродомкрату ДГ-100В | |
| 3.1 |
Вантажопідйомність, транспортний засіб (при тиску 40 МПа) |
100 |
| 3.2 |
Робочий хід поршня, мм |
0-160 |
| 3.3 |
Наявність гідроповернення поршня |
да |
| 3.4 | Габаритні розміри, мм:
|
230 330 |
| 3.5 | Маса, кг, не більше | 64 |
| 4 | Характеристики рукавів високого тиску | |
| 4.1 | Номінальний тиск, МПа (кгс/см2) |
40 (400) |
| 4.2 | Умовний прохід, мм | 8 |
| 4.3 | Приєднувальний розмір гайки | М20х1,5 |
| 4.4 | Кількість рукавів високого тиску, шт.:
|
2 8 |
| 4.5 | Маса, кг, не більше | 33 |
* - cтандартна довжина поставки. По додатковому замовленню поставка рукавів відбувається різної довжини, кратної 1 м.
