Установки типу ЕТМА ФУМ (ЕТМА ФУМ-П У1, ЕТМА ФУМ-А У1)
Призначені для фільтрації та очищення від механічних домішок та крапельної вологи електроізоляційних рідин (зокрема трансформаторних масел), що заливаються в маслонаповнені електричні апарати, а також інших рідин та газів, пасивних до конструкційних матеріалів установок.
Використовуються як самостійні вироби і можуть бути складовою установок та технологічних схем для обробки електроізоляційних рідин.
Виготовляється за ТУ У 29.2-04624312-028-2002. Має сертифікат відповідності в системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковольного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0.
Технічні характеристики
Основні технічні характеристики установок ЕТМА ФУМ-П У1 і ЕТМА ФУМ-А У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення | ||
| Установка ФУМ-П У1 | Установка ФУМ-А У1 | ||
| 1 |
Пропускна здатність, не більше, м3/год |
20 | — |
| 2 |
Продуктивність, м3/год |
— | 3,6 – 6 |
| 3 |
Номінальна тонкість фільтрації, мкм |
5 + 0,5 | 5 + 0,5 |
| 4 |
Масовий вміст механічних домішок у трансформаторному маслі на виході установки за один цикл обробки, не більше , г/т |
5 |
5 |
| 5 |
Ресурс уніфікованих фільтропакетів до регенерації, щонайменше. м3 |
1200 |
1200 |
| 6 |
Гранично-допустимий робочий тиск, МПа (кгс/см2) |
0,6 (6) |
0,6 (6) |
| 7 |
Максимально – допустимий перепад тиску на уніфікованому фільтропакеті, МПа (кгс/см2) |
0,25 (2,5) |
0,25 (2,5) |
| 8 |
Максимальна споживана потужність, кВт |
— |
2,2 |
| 9 |
Живлення - трифазна мережа змінного струму напругою, В |
— |
380±10% |
| 10 | Габаритні розміри, мм: - длвжина - ширина - висота |
905±5 520±5 960±5 |
940±5 670±5 1220±5 |
| 11 | Маса, не більше, кг | 150 | 280 |
Примітки:
1. Початковий стан масла:
- масовий вміст механічних домішок трохи більше 100 г/т;
- температура масла не нижче 10°С.
2. Продуктивність залежить від типу агрегату електронасосного, що встановлюється на вимогу замовника.
Особливості конструкції

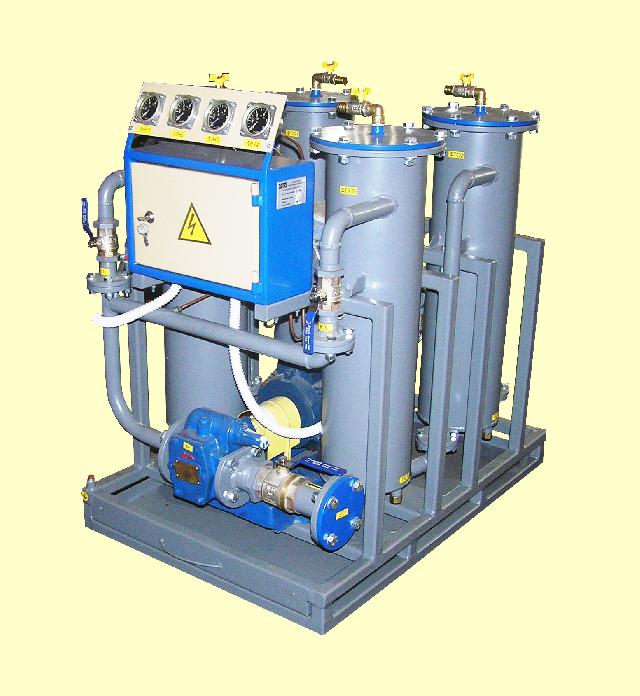

Установка являє собою фільтри грубої, попередньої та тонкої очистки рідини, встановлені на рамі. Установка типу ЕТМА ФУМ-А У1 забезпечена електронасосним агрегатом.
Робоче середовище (електроізоляційна рідина) подається під тиском на фільтр грубої очистки, що забезпечує тонкість фільтрації 200 мкм. Після проходження фільтра грубої очистки рідина поділяється на два потоки і проходить попередню (20 мкм) і тонку (5 мкм) очищення. Двоступінчаста система фільтрів дозволяє обробити не менше 1200 м3 свіжого масла із заводу-виробника до регенерації або заміни фільтропакетів. Конструкція установок дозволяє, за потреби, замінити забруднені фільтропакети без розбирання технологічної схеми. Додатковий комплект фільтропакетів поставляється на окреме замовлення.
Контроль тиску здійснюється манометрами.
