Технологическое оборудование для монтажа и ремонта силовых трансформаторов напряжением до 1150 кВ
АО «ПКТБ «ЭЛЕКТРОТЕХМОНТАЖ»
Украина, г. Харьков

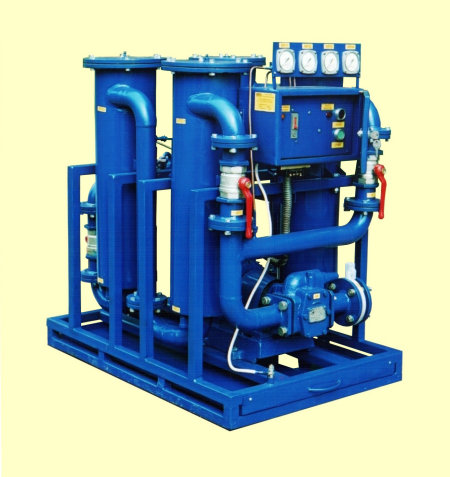

Установки типа ЭТМА ФУМ (ЭТМА ФУМ-П У1, ЭТМА ФУМ-А У1)

Предназначены для фильтрации и очистки от механических примесей и капельной влаги электроизоляционных жидкостей (в частности трансформаторного масла), заливаемых в маслонаполненные электрические аппараты, а также других жидкостей и газов, пассивных к конструкционным материалам установок.

Используются как самостоятельные изделия и могут быть составной частью установок и технологических схем для обработки электроизоляционных жидкостей.

Изготавливаются по ТУ У 29.2-04624312-028-2002. Имеют сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицированы на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 752 от 15.09.2009 г. Имеют  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — У1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
  • Обслуживающий персонал — 1 человек.
  • Экобезопасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ 12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.

Технические характеристики

Основные технические характеристики установок ЭТМА ФУМ-П У1 и ЭТМА ФУМ-А У1 приведены в таблице.

Таблица


Наименование параметра Значение
Установка ФУМ-П У1 Установка ФУМ-А У1
1 Пропускная способность, не более, м3 20
2 Производительность, м3 3,6 – 6
3 Номинальная тонкость фильтрации, мкм 5 + 0,5 5 + 0,5
4 Массовое содержание механических примесей в трансформаторном масле на выходе установки за один цикл обработки, не более, г/т 5 5
5 Ресурс унифицированных фильтропакетов до регенерации, не менее, м3 1200 1200
6 Предельно-допустимое рабочее давление, МПа (кгс/см2) 0,6 (6) 0,6 (6)
7 Максимально — допустимый перепад давления на унифицированном фильтропакете, МПа (кгс/см2) 0,25 (2,5) 0,25 (2,5)
8 Максимальная потребляемая мощность. кВт 2,2
9 Питание — трехфазная сеть переменного тока напряжением, В 380 +10% -15%
10 Габаритные размеры, мм:
- длина
- ширина
- высота

905±5
520±5
960±5

940±5
670±5
1220±5
11 Масса, не более, кг 150 280

Примечания:

  1. Исходное состояние масла:
    • массовое содержание механических примесей, не более — 100 г/т;
    • температура масла, не ниже — 10° С.
  2. Производительность зависит от типа агрегата электронасосного, устанавливаемого по требованию заказчика.

Особенности конструкции

Установка представляет собой фильтры грубой, предварительной и тонкой очистки жидкости, установленные на раме. Установка типа ЭТМА ФУМ-А У1 снабжена агрегатом электронасосным.

Рабочая среда (электроизоляционная жидкость) подается под давлением на фильтр грубой очистки, обеспечивающий тонкость фильтрации 200 мкм. После прохождения фильтра грубой очистки жидкость разделяется на два потока и проходит предварительную (20 мкм) и тонкую (5 мкм) очистку. Двухступенчатая система фильтров позволяет обработать не менее 1200 м3 свежего масла с завода-изготовителя до регенерации или замены фильтропакетов. Конструкция установок позволяет, при необходимости, заменить загрязненные фильтропакеты без разборки технологической схемы. Дополнительный комплект фильтропакетов поставляется по отдельному заказу.

Контроль давления осуществляется манометрами.
