ЕТМА МЦУ 4Р-БР У1
Установка регенерації сорбенту
Призначена для регенерації синтетичних та натуральних сорбентів (цеоліт, силікагель, Al2O3 і т.п.) у складі установок ЕТМА МЦУ 4Р-N У1, ЕТМА МЦУ 4Р-NА У1, ЕТМА МЦУ 4Р-NС У1, ЕТМА МЦУ 4Р-NCA У1 термовакуумним методом.
Виготовляється за ТУ У 34.04624312.025-2000. Має сертифікат відповідності у системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Техничні характеристики
Основні техничні характеристики установки ЕТМА МЦУ 4Р-БР У1 наведено у таблиці.
Таблиця
| Найменування параметру | Значення параметру |
|
| 1 |
Кількість сорбенту, що обробляється за один цикл, кг, не менше |
* |
| 2 | Температура нагрівання сорбенту, °С: - цеоліт NаA - силікагель КСКГ - оксид алюмінію Al2O3 |
300-350 180-220 200-240 |
| 3 |
Залишковий тиск при регенерації, кгс/см2 |
(-0,8)÷(-0,9) |
| 4 |
Потужність нагрівача, кВт, не менше |
27 |
| 5 |
Встановлена потужність, кВт |
30 |
| 6 |
Напруга живлення трифазної мережі частотою 50 Гц, В |
380 |
| 7 | Габаритні розміри, мм | 1200х1100х1450 |
| 8 | Маса без сорбенту, кг, не більше | 400 |
| * - визначається об'ємом адсорбера, що підключається. |
||
Особливості конструкції

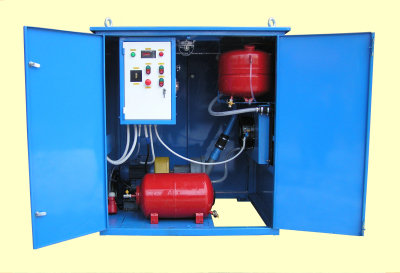

Установку підготовки сорбенту виконано у вигляді металевого контейнера, змонтованого на рамі. Усередині контейнера розташоване наступне обладнання: шафа керування, нагрівач, теплообмінник, вакуумний насос. Регенерація сорбентів проводиться безпосередньо в адсорберах установок ЕТМА МЦУ 4Р-N У1, ЕТМА МЦУ 4Р-NА У1, ЕТМА МЦУ 4Р-NС У1, ЕТМА МЦУ 4Р-NСА У1.
Застосований у цій установці метод термовакуумної регенерації сорбенту дозволяє значно знизити температуру обробки, що продовжує термін експлуатації сорбенту, знижує споживання електроенергії на регенерацію та скорочує час регенерації.
Час регенерації одного завантаження (100 кг) свіжого сорбенту із заводу-виробника – від 4 до 20 годин залежно від вологоємності сорбенту. У конструкції установки передбачений вентиль для приєднання балона з аміаком, що дозволяє активувати підготовлений сорбент.
