ЕТМА ПС-1А У1
Установка підготовки сорбенту
Установка призначена для сушіння гранульованих сорбентів, що застосовуються у складі установок для сушіння трансформаторних масел, а саме цеоліт, силікагель або оксид алюмінію Al2O3.
Відмінною особливістю даної установки є те, що при сушінні промаслених сорбентів безпосередньо в адсорбері установки під вакуумом не відбувається забруднення атмосфери парами масла. Масло та вода, що виділяються з сорбентів, збираються в накопичувальній ємності установки, після чого масло може застосовуватися в подальшій технології ремонту трансформаторів, а вода утилізується в каналізацію.
Використовується для монтажу, ремонту, експлуатації маслонаповненого високовольтного обладнання напругою до 110 кВ включно (силових трансформаторів, високовольтних вимикачів та ін.).
Виготовляється за ТУ У 34.04624312.025-2000. Має сертифікат відповідності у системі сертифікації УкрСЕПРО України. Відповідає вимогам технічних регламентів «Про безпеку машин та обладнання» та «Про безпеку низьковолтного обладнання».
- Вид кліматичного виконання - У1 згідно з ГОСТ 15150.
- Середній термін служби - не менше 10 років, гарантійний термін - 1 рік.
- Обслуговуючий персонал - 1 особа.
- Екобезпека - за ГОСТ 12.1.005.
- Пожежна безпека - за ГОСТ 12.1.004.
- Електробезпека - за ГОСТ 12.2.007.0
Технічні характеристики
Основні технічні характеристики установки ЕТМА ПС-1А У1 наведено в таблиці.
Таблиця
| Найменування параметру | Значення | |
| 1 |
Кількість сорбенту, що обробляється за один цикл, л, не менше |
180 |
| 2 |
Температура нагріву сорбенту (визначається за нормативним документом залежно від марки сорбенту, наведена для цеоліту типу NaA), °С, не більше: - при обробці свіжого - при регенерації колишнього у використанні |
250–350 150–200 |
| 3 |
Залишкова вологоємність сорбенту після регенерації, %, не більше |
1 |
| 4 |
Потужність нагрівачів, кВт, не більше |
21 |
| 5 |
Встановлена потужність, кВт |
25 |
| 6 |
Напруга живлення трифазної мережі змінного струму частотою 50 Гц, В |
380 |
| 7 | Габаритні розміри, мм | 1470х1270х2080 |
| 8 | Масс без сорбенту, кг, не більше | 700 |
Особливості конструкції

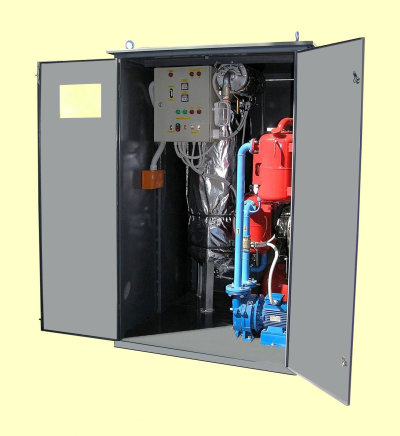

Конструктивно установка виконана на сталевій рамі та захищена обшивкою. На рамі розташоване обладнання: адсорбер, вакуумний насос, повітронагрівач, радіатор з вентилятором охолодження, шафа управління.
В установці застосовано метод термовакуумної регенерації сорбенту, який дозволяє значно знизити температуру обробки та продовжити термін експлуатації сорбенту. Час регенерації одного завантаження сорбенту (180 л) – від 10 до 15 годин залежно від вмісту вологи сорбенту та його марки.
