Установки ЭТМА УВМ 10-10/25(-70)Л У1, ЭТМА УВМ 10-10/25(-70)М У1

Назначение

Установки предназначены для нагрева, фильтрации, термовакуумной сушки и дегазации, азотирования трансформаторных масел, сушки твёрдой изоляции силовых трансформаторов и реакторов напряжением 110-1150 кВ.

Выполнение основных технологических операций установок приведено в табл.1.

Таблица 1

Номер
п/п
Наименование технологической операции ЭТМА УВМ 10-10/25(-70)Л У1 ЭТМА УВМ 10-10/25(-70)М У1
1 Трансформаторное масло:
  • сушка термовакуумная
  • дегазация
  • хранение дегазированного масла
  • азотирование
  • фильтрация
  • нагрев

  • +
  • +
  • +
  • +
  • +
  • +

  • +
  • +
  • +
  • +
  • +
  • +
2 Твёрдая изоляция трансформаторов:
  • промывка
  • нагрев горячим маслом
  • сушка

  • +
  • +
  •

  • +
  • +
  • +
3 Доливка вводов дегазированным маслом + +

Применение

Установки используются при монтаже, ремонте и эксплуатации герметичных трансформаторов, баки которых выдерживают давление 26 Па. Установки могут быть использованы для вакуумирования баков электрических аппаратов и герметичных вакуумных систем большого объёма (например, при сушке и регенерации твёрдой изоляции методом разбрызгивания).

Условия эксплуатации, сертификация

Установки изготавливаются по ТУ У 29.2-04624312-026-2001. Имеют сертификат соответствия в системе сертификации УкрСЕПРО Украины. Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования». Изготавливается по системе обеспечения качества в соответствии с ISO 9001.

  • Вид климатического исполнения – У1 по ГОСТ 15150.
  • Средний срок службы – не менее 10 лет, гарантийный срок – 1 год.
  • Обслуживающий персонал – 1 человек.
  • Экобезопасность – по ГОСТ 12.1.005.
  • Пожаробезопасность – по ГОСТ 12.1.004.
  • Электробезопасность – по ГОСТ 12.2.007.0.

Комплект поставки

Комплект поставки установок приведен в табл. 2.

Таблица 2

Комплект поставки Обозначение установки
ЭТМА УВМ 10-10/25(-70)Л У1 ЭТМА УВМ 10-10/25(-70)М У1
Блок УВМ 10-10/20(-70) Л + +
Блок БПР   +
Паспорт + +
Руководство по эксплуатации + +
Комплект ЗИП + +
Документация на комплектующие изделия + +



Блок УВМ 10-10/20(-70) Л



Блок БПР Блок БПР

Особенности конструкции

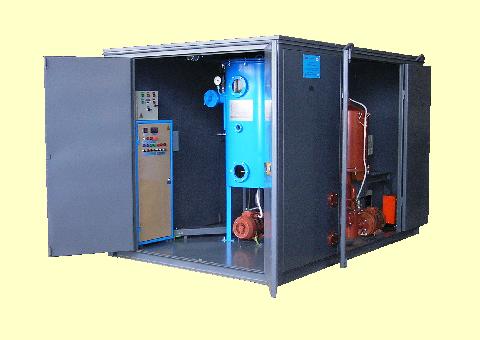

Установка ЭТМА УВМ 10-10/25(-70)Л У1 – моноблочная установка, выполнена в виде металлического контейнера, внутри которого смонтировано оборудование и предусмотрено место оператора. Оригинальная конструкция безинерционного нагревателя с пропиткой активной части электроизоляционным лаком и последующей термообработкой обеспечивает хорошую влагостойкость и высокие изоляционные характеристики межвитковой изоляции, что исключает перегрев и термическое разложение масла. Секционирование нагревателя позволяет включать его на необходимый режим мощности: 40, 80, 120, 160 кВт.

В установке обеспечена трёхступенчатая система фильтрации. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подаётся звуковой сигнал. В установке предусмотрено реле чередовании фаз.

Оригинальная конструкция двухкаскадной вакуумной камеры с применением новой высокоэффективной насадки обеспечивает производительность установки до 10 м3/ч. При помощи регулирующих вентилей и счётчика, которым может комплектоваться установка по желанию заказчика, плавно устанавливается необходимая производительность от 0 до 20 м3/ч.

В вакуумной системе предусмотрен патрубок, который позволяет подключать её для вакуумирования трансформаторов и других аппаратов.
Отличительной особенностью установки является то, что:

  1. Установка комплектуется ловушкой вымораживания, которая:
    • позволяет увеличить производительность установки, выступая как дополнительный селективный насос водяных паров;
    • обеспечивает защиту вакуумных насосов от влаги, при этом позволяет обрабатывать трансформаторные масла с влагосодержанием до 100% насыщения его влагой;
    • при дополнительном применении вакуумных насосов предварительного разрежения или блоков БПР обеспечивает сушку твёрдой изоляции силовых трансформаторов.
  2. Ловушка вымораживания комплектуется автономным холодильным оборудованием. Для получения температуры ниже минус 70 °С на поверхности вымораживания охладителя ловушки используется автономное холодильное оборудование. При этом нет необходимости применения расходных материалов, а именно: хладагентов (сухого льда, жидкого азота) и ацетона. Также в охладителе увеличена площадь поверхности вымораживания охладителя до 6,1 м2 (против 1,35 м2 в установках серии «Иней»).

Специальная спирально-витковая конструкция поверхности вымораживания обеспечивает увеличение её площади на протяжении времени сушки твёрдой изоляции. Такая конструкция охладителя обеспечивает сокращение времени сушки твёрдой изоляции не менее чем на 20%. Размораживание охладителя: автоматическое без вскрытия фланцевых соединений корпуса, время размораживания — не более 1 часа.

Экономия затрат только вследствие исключения использования (приобретения, транспортирования и хранения) расходных материалов на сушку одного трансформатора составляет порядка 2 тыс. долларов США. Полная экономия затрат на сушку одного трансформатора составляет 4÷5 тыс. долларов США.

Установка ЭТМА УВМ 10-10/25(-70)М У1 состоит из двух блоков: УВМ 10-10/25(-70)Л и блока предварительного разрежения БПР.

Блок предварительного разрежения БПР представляет собой металлический контейнер с бетонным основанием, внутри которого установлен вакуумный насос АВЗ-180 (по дополнительному требованию Заказчика два насоса АВЗ-90) со стационарной системой охлаждения насоса и прогрева его при работе в зимнее время, вакуумная система трубопроводов, вентиль, обратный клапан, сильфонный компенсатор, приборы контроля, шкаф управления.

Характеристики установок

Характеристики установок приведены в табл. 3.

Таблица 3


Наименование параметра Значение Примеч.
Блок УВМ 10-10/25(-70)Л
1 Производительность по маслу, м3/ч, не менее:
  • в режиме дегазации, азотирования, сушки и фильтрации
  • в режиме нагрева и фильтрации

6÷10
25
2 Параметры масла после обработки:
  • объёмное газосодержание, %, не более
  • содержание азота после азотирования, %
  • массовое влагосодержание, г/т, не более
  • содержание механических примесей, г/т, не более
  • класс чистоты по ГОСТ 17216, не хуже
  • пробивное напряжение, кВ, не менее
0,1
8,5±0,5
10
10
9
70
3 Температура масла в режиме нагрева, ºС 85
4 Номинальная тонкость фильтрации, мкм 5
5 Коэффициент фильтрации (β – коэффициент), не менее 400
6 Давление на выходе, МПа, не менее 0,4
7 Номинальная мощность маслонагревателя, кВт 160
8 Характеристики установки в режиме сушки твёрдой изоляции.
8.1 Быстрота откачки парогазовой смеси в диапазоне давлений 26,6-655 Па, л/с, не менее 500 При работе с БПР
8.2 Остаточное давление в ловушке, Па, не более 1,3
8.3 Остаточное давление, создаваемое установкой в электрооборудовании, Па, не более 26,6
8.4 Характеристики ловушки водяных паров:
  • поверхность конденсации водяных паров, м2, не менее
  • температура поверхности конденсации, ºС, не выше
  • способ размораживания
  • время размораживания, час, не более
6,1
минус 70
автомат.
1
9 Напряжение питания трехфазной сети частотой 50 Гц, В 380±10%
10 Установленная мощность, кВт 185
11 Габаритные размеры, м, не более:
  • длина
  • ширина
  • высота
3,1
2,27
2,12
12 Масса, кг, не более 3 050
Блок БПР
1 Суммарная быстрота откачки парогазовой смеси в диапазоне давлений 655-101325 Па, л/с, не менее 180
2 Остаточное давление, создаваемое установкой, Па, не более 6,7
3 Остаточное давление, создаваемое установкой в электрооборудовании, Па, не более 665
4 Охлаждение вакуумного насоса:
  • охлаждающая жидкость — трансформаторное масло
  • количество охлаждающей жидкости, л
да

150
5 Напряжение питания трёхфазной сети частотой 50 Гц, В 380±10%
6 Установленная мощность, кВт 18
7 Габаритные размеры, м, не более:
  • длина
  • ширина
  • высота
1,85
1,15
1,65
8 Масса, кг, не более 2 300
