Технологическое оборудование для монтажа и ремонта силовых трансформаторов напряжением до 1150 кВ
АО «ПКТБ «ЭЛЕКТРОТЕХМОНТАЖ»
Украина, г. Харьков

ЭТМА УВМ 10-10М У1
Установка для обработки трансформаторного (турбинного, индустриального) масла

Предназначена для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин. Установка может использоваться для нагрева оборудования горячим маслом, азотирования трансформаторного масла, сушки твердой изоляции трансформатора с использованием низкотемпературной ловушки, вакуумирования и доливки высоковольтных вводов.

Изготавливается по ТУ У 29.2-04624312-026-2001. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Соответствует требованиям технических регламентов «О безопасности машин и оборудования» и «О безопасности низковольтного оборудования».

  • Вид климатического исполнения - У1 по ГОСТ 15150.
  • Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
  • Обслуживающий персонал - 1 человек.
  • Экобезопасность - по ГОСТ 12.1.005.
  • Пожаробезопасность - по ГОСТ 12.1.004.
  • Электробезопасность - по ГОСТ 12.2.007.0.

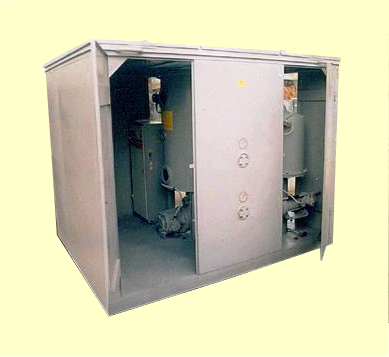

  Блок УВМ 10-10



Установка для обработки трансформаторного (турбинного, индустриального) масла Блок вакуумный БВ-500-Н (без 2ДВН-500) Блок вакуумный БВ-500-Н (без 2ДВН-500)



Установка для обработки трансформаторного (турбинного, индустриального) масла Блок БВ-1 (БПР) Блок БВ-1 (БПР)

Технические характеристики

Основные технические характеристики установки ЭТМА УВМ 10-10М У1 приведены в таблице.

Таблица


Наименование параметра Значение параметра
1. Блок УВМ 10-10
1.1 Производительность, м3/ч, номинальная:
- в режиме обезгаживания, сушки и фильтрации
- в режиме нагрева и фильтрации
- в режиме азотирования
10,0
30,0
4,5
1.2 Диапазон регулирования производительности, м3/ч. 0-12
1.3 * Параметры обработанного масла:
- объёмное газосодержание, %, не более
- массовое влагосодержание, г/т, не более
- содержание механических примесей, г/т, не более
- содержание азота после азотирования, %
- класс чистоты по ГОСТ 17216, не хуже
- тонкость фильтрации, мкм
- пробивное напряжение, кВ, не менее

0,1
10,0
8
8,5±0,5
9
5
70
1.4 Температура масла в режиме нагрева, °С 85
1.5 Коэффициент фильтрации (β-коэффициент) ≥50
1.6 Высота подачи масла относительно выходного патрубка, м 40,0
1.7 Давление на выходе, МПа, не менее 0,4
1.8 Мощность маслонагревателя, кВт 160; 200
1.9 Удельная поверхностная мощность маслонагревателя, Вт/см2, не более 1,15
1.10 Максимальная потребляемая мощность, кВт 185; 225
2. Блок вакуумный БВ-500-Н (без 2ДВН-500)
2.1 Предельное остаточное давление, Па 0,5
2.2 Температура поверхности конденсации водяных паров, °С, не более минус 70
2.3 Площадь поверхности конденсации, м2, не менее 1,3
2.4 Охлаждающая жидкость:
- двуокись углерода твердая ГОСТ 12162-77
- ацетон технический ГОСТ 2768-79
**
3. Блок предварительного разрежения БВ-1 (БПР)
3.1 Быстрота действия (производительность) в диапазоне давлений от атмосферного до 0,26 кПа (2 мм рт. ст.), л/с, не менее 180
3.2 Предельное остаточное давление, кПа (мм рт. ст.), не более:
- полное без газобалласта
- полное с газобалластом


6,7х10-3 (5х10-2)
0,4 (3)
3.3 Мощность двигателя агрегата вакуумного золотникового АВЗ-180, кВт 15
3.4 Потребляемая мощность, кВт, не более 25
4 Напряжение питания трехфазной сети переменного тока частотой 50 Гц, В 380
5 Габаритные размеры, мм:
- блок УВМ 10-10
- блок БВ-500-Н (без 2ДВН-500)
- блок БВ-1 (БПР)

2640х2270х2130
1130х1420х1120
1680х1490х1070
6 Масса, кг:
- блок УВМ 10-10
- блок БВ-500-Н (без 2ДВН-500)
- блок БВ-1 (БПР)

2850
350
2300

* - указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмном газосодержании — не более 10,5%; массовом влагосодержании - не более 50 г/т;
** - расход двуокиси углерода зависит от степени увлажнения трансформатора, его температуры и температуры окружающей среды.

Особенности конструкции

Установка состоит из трех блоков (модулей):
1 — блок УВМ 10-10;
2 — блок вакуумный БВ-500-Н (без 2ДВН-500);
3 — блок предварительного разрежения БВ-1 (БПР).

Блок УВМ 10-10 — это установка ЭТМА УВМ 10-10 У1, вакуумная система которой дополнена запорно-регулирующая арматурой, позволяющая выполнять следующие операции:

  • производить дополнительное вакуумирование трансформаторов двумя вакуумнасосами АВЗ-20Д при использовании вакуумнасоса АВЗ-180 блока БВ-1 (БПР);
  • производить подсушку твердой изоляции силовых трансформаторов в низкотемпературной ловушке при использовании вакуумнасоса АВЗ-180, что в 1,2 раза превышает показатели установки «ЭТМА Иней-4 У1», производительность которой составляет 500 л/с;
  • производить беспрерывное вакуумирование трансформатора блоком БВ-1 (БПР) по байпасной системе на время отключения ловушки для удаления из нее конденсата.



Блок УВМ 10-10 сохранил все достоинства и преимущества установки ЭТМА УВМ 10-10 У1, а это в первую очередь простота, надёжность, оригинальность конструкции, лёгкость в управлении и регулировании. Конструкция безинерционного нагревателя с двойной пропиткой активной части электроизоляционным лаком и последующей термообработкой обеспечивает хорошую влагостойкость и высокие изоляционные характеристики межвитковой изоляции и исключает прямой контакт масла с токоведущими частями, перегрев и термическое разложение масла, повышает надежность. Секционирование нагревателя позволяет включать его на необходимый режим мощности: 40, 80, 120, 160 и 200 кВт.

Регулирование установленной мощности производится автоматически. Трёхступенчатая система фильтров обеспечивает обработку не менее 1000 тонн свежего масла с завода-изготовителя до регенерации или замены фильтроэлементов. Оригинальная конструкция двухкаскадной вакуумной камеры с применением новой высокоэффективной насадки обеспечивает производительность установки до 12 м3/ч. При помощи регулирующих вентилей и счетчика, которым может комплектоваться установка по желанию заказчика, плавно устанавливается необходимая производительность от 0 до 12 м3/ч. Применение в установке маслонасоса производительностью 30 м3/ч позволяет производить прогрев и сушку трансформаторов методом разбрызгивания («oil-spray») и в этом режиме выполняются функции установки НТМЛ. В вакуумной системе предусмотрен патрубок, который позволяет подключать ее для вакуумирования трансформаторов и других аппаратов.

Блок вакуумный БВ-500-Н состоит из рамы, на которой установлены: низкотемпературная (адсорбционная) ловушка паров воды, вакуумпроводы с запорно-регулирующей арматурой. Для подсушки используется вакуумная система блока УВМ 10-10 (вакуумнасосы АВЗ-20Д и 2ДВН-500) и блока БВ-1 (БПР) (вакуумнасос АВЗ-180).

Блок предварительного разрежения БВ-1 (БПР) представляет собой контейнер, внутри которого смонтировано следующее оборудование: агрегат вакуумный золотниковый АВЗ-180, система охлаждения и система разогрева. Рама, на которой смонтировано данное оборудование, выполнена так, что гасит возникающие при работе агрегата вибрации.

Установка ЭТМА УВМ 10-10М У1 выполняет функции установок серии ЭТМА УВМ + ЭТМА НТМЛ-160М У1 + «ЭТМА Иней-4 У1».

Система защит и автоматики предусматривает отключение установки при обратном чередовании фаз, отключение маслонагревателя при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подается звуковой сигнал.

Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП.

На каждом блоке имеются устройства для строповки.

Гибкие вакуумпроводы Ду 100 мм из нержавеющей стали, соединяющие блоки, входят в комплект поставки установки.

Небольшие габариты и масса установки дают возможность размещать ее в железнодорожном контейнере и транспортировать автотранспортом без ограничений.

В установке также значительно снижена вибрация, что соответствует требованиям техники безопасности.
