Технологическое оборудование для монтажа и ремонта силовых трансформаторов напряжением до 1150 кВ
АО «ПКТБ «ЭЛЕКТРОТЕХМОНТАЖ»
Украина, г. Харьков

«ЭТМА Суховей-6 У1»
Установка осушки воздуха

Предназначена для осушки и очистки от механических примесей атмосферного воздуха, используемого для продувки баков силовых трансформаторов и других электрических аппаратов в процессе их монтажа, ремонта и эксплуатации с целью предохранения электрической изоляции от увлажнения во время разгерметизации активной части. При работе в зимнее время предусмотрен подогрев сухого воздуха до температуры 100°С.

Осушка воздуха в установке осуществляется сорбционным способом с применением сорбентов.

Установка может применяться для реактивации (сушки) сорбентов (силикагель, цеолит, оксид алюминия), используемых в другом оборудовании, а также охлаждения отреактивированного сорбента сухим воздухом.

Установка изготавливается по ТУ У 34.04624312.014-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Изготавливается по системе обеспечения качества (сертификат UA 2.003.02947-08). Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — У1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
  • Обслуживающий персонал — 1 человек.
  • Экобезопасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ 12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.



Технические характеристики

Основные технические характеристики установки «ЭТМА Суховей-6 У1» приведены в таблице.

Таблица


Наименование параметра Значение параметра
1 Производительность по сухому воздуху, м3/ч, не менее:
  • непрерывный режим работы
  • циклический режим работы

  • 150
  • 300
2 Точка росы сухого воздуха, °С, не выше:
  • номинальная
  • достигаемая

  • минус 50
  • минус 65
3 Максимальное давление сухого воздуха на выходе, МПа 0,025
4 Номинальная тонкость фильтрации сухого воздуха, мкм 5
5 Сорбент цеолит NaA, NaX, Na-3A
6 Количество адсорберов, шт. 2
7 Масса сорбента в двух адсорберах, кг 400
8
Диапазон регулирования температуры при подогреве сухого воздуха, °С 20 - 100
9 Диапазон регулирования температуры при реактивации сорбентов в другом оборудовании, °С 350-400
10 Номинальная мощность воздухонагревателя, кВт
18х2
11 Максимальная потребляемая мощность, кВт 40
12 Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В 380
13 Габаритные размеры, мм, не более 1450х1150х2070
14
Масса, кг, не более 1100

Особенности конструкции

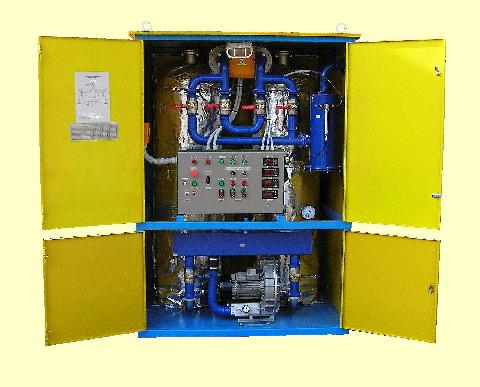

Установка выполнена в виде металлического контейнера, внутри которого смонтировано оборудование: компрессор, адсорберы, воздухонагреватели, воздушный фильтр, шкаф управления и система воздухопроводов с запорно-регулирующей арматурой. Установка крмплектуется прибором для изменения влажности сухого воздуха.

Установка может работать как в непрерывном, так и в циклическом режиме.

Основные преимущества установки по сравнению с прототипами следующие:

  • возможность непрерывной работы с производительностью 150 м3/ч (один адсорбер работает,  в другом адсорбере сорбент реактивируется) и гарантированной точкой росы не выше минус 50°С;
  • возможность циклической работы с производительностью до 250 м3/ч (при двух работающих адсорберах) и гарантированной точкой росы не выше минус 50°С;
  • возможность циклической работы с производительностью до 200 м3/ч и получения точки росы не хуже минус 65°С;
  • тонкость фильтрации осушенного воздуха не более 5 мкм (по дополнительному требованию Заказчика — 3 мкм);
  • значительно снижен уровень шума за счёт применения вихревого компрессора (70 дБ, по сравнению с прототипами 95 дБ);
  • при работе в зимнее время предусмотрен подогрев сухого воздуха с автоматическим регулированием температуры в диапазоне 20÷45°С;
  • подготовка холодного и горячего воздуха с производительностью до 250 м3/ч и автоматическим регулированием температуры в диапазоне 150÷420°С;
  • возможность реактивации сорбентов, в том числе промасленных (цеолит, оксид алюминия, силикагель и др.), в адсорберах другого оборудования, а также охлаждение отреактивированного сорбента сухим воздухом.
