ЭТМА БВ-500(-70) У1
Блок вакуумный

Предназначен для вакуумирования и подсушки твердой изоляции силовых трансформаторов напряжением до 1150 кВ путем конденсации паров влаги при охлаждении воздуха до минус 70°С в процессе их монтажа, обслуживания и ремонта на электрических станциях и подстанциях.

Изготавливается по ТУ У 34.04624312.011-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирован на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — У1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
  • Обслуживающий персонал — 1 человек.
  • Экобезопасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ 12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.

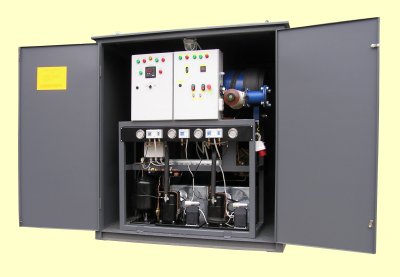

Блок вакуумный БВ-500(-70) У1

Технические характеристики

Основные технические характеристики блока вакуумного ЭТМА БВ-500(-70) У1 приведены в таблице.

Таблица


Наименование параметра Значение
1 Быстрота откачки парогазовой смеси в диапазоне давлений 26,6-655 Па, л/с, не менее 500
2 Остаточное давление в ловушке, Па, не более 1,3
3 Остаточное давление, создаваемое установкой в электрооборудовании, Па, не более 26,6
4 Характеристики ловушки водяных паров:
- поверхность конденсации водяных паров, м2, не менее
- температура поверхности конденсации, °С, не выше
- способ размораживания
- время размораживания, час, не более

6,1
минус 70
автоматический
1
5 Напряжение питания трехфазной сети частотой 50 Гц, В 380±10%
6 Потребляемая мощность, кВт 10
7 Габаритные размеры, мм, не более:
- длина
- ширина
- высота

1900
1800
1950
8 Масса, кг, не более 1620

Особенности конструкции

Блок вакуумный ЭТМА БВ-500(-70) У1 выполнен в виде металлического контейнера, внутри которого смонтировано оборудование (вакуумный насос 2ДВН-500, низкотемпературная ловушка парогазовой смеси, вакуумная система трубопроводов с вентилями, сильфонными компенсаторами, приборами контроля, шкаф управления). Отличительной особенностью блока является то, что для получения температуры ниже минус 70°С на поверхности вымораживания охладителя используется автономное холодильное оборудование. При этом нет необходимости применения расходных материалов, а именно: хладагентов (сухого льда, жидкого азота) и ацетона. Также в охладителе блока увеличена площадь поверхности вымораживания охладителя до 6,1 м2 (против 1,35 м2 в блоке вакуумном ЭТМА БВ-500-Н У1). Специальная спирально-витковая конструкция поверхности вымораживания обеспечивает увеличение её площади на протяжении времени сушки твёрдой изоляции. Такая конструкция охладителя обеспечивает сокращение времени сушки твёрдой изоляции не менее чем на 20%. Размораживание охладителя производится путём переключения компрессора в режим теплового насоса без вскрытия фланцевых соединений корпуса, время размораживания — не более 1 часа.
