«ЭТМА Иней 4-500-1х90(-70) У1»
Установка для обработки твёрдой изоляции силовых трансформаторов

Предназначена для термовакуумной сушки твёрдой изоляции силовых трансформаторов и реакторов напряжением 110–1150 кВ.

Используется при монтаже, ремонте и эксплуатации трансформаторов, баки которых выдерживают давление 26 Па. Установка может быть использована для вакуумирования баков электрических аппаратов и герметичных вакуумных систем большого объёма.

Изготавливается по ТУ У 34.04624312.011-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — У1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
  • Обслуживающий персонал — 1 человек.
  • Экобезопасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ 12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.

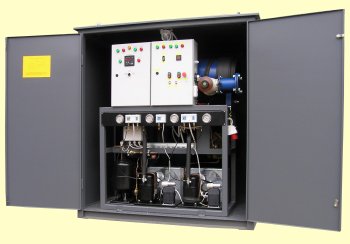

Блок БВ-500 (-70) Блок БВ-500 (-70)



Насос АВЗ-90 Насос АВЗ-90

Технические характеристики

Основные технические характеристики установки «ЭТМА Иней 4-500-1х90(-70) У1» приведены в таблице.

Таблица


Наименование параметра Значение
Блок БВ-500(-70)
1 Быстрота откачки парогазовой смеси в диапазоне давлений 26,6-655 Па, л/с, не менее 500
2 Остаточное давление в ловушке, Па, не более 1,3
3 Остаточное давление, создаваемое установкой в электрооборудовании, Па, не более 26,6
4 Характеристики ловушки водяных паров:
- поверхность конденсации водяных паров, м2, не менее
- температура поверхности конденсации, °С, не выше
- способ размораживания
- время размораживания, час, не более

6,1
минус 70
автоматический
1
5 Напряжение питания трехфазной сети частотой 50 Гц, В 380±10%
6 Потребляемая мощность, кВт 10
7 Габаритные размеры, мм, не более:
- длина
- ширина
- высота

1900
1800
1950
8 Масса, кг, не более 1620
Насос АВЗ-90
1 Суммарная быстрота откачки парогазовой смеси в диапазоне давлений 655-101325 Па, л/с, не менее 90
2 Остаточное давление, Па, не более 6,7
3 Остаточное давление создаваемое, установкой в электрооборудовании, Па, не более 655
4 Напряжение питания трехфазной сети частотой 50 Гц, В 380±10%
5 Потребляемая мощность, кВт 8,5
6 Габаритные размеры, мм, не более:
- длина
- ширина
- высота

1000
575
1040
7 Масса, кг, не более 580

Особенности конструкции

Установка состоит из блока вакуумного типа БВ-500(-70) и вакуумного насоса предварительного разрежения АВЗ-90.

Работа установки заключается в следующем:

  • включается автономная холодильная установка блока БВ-500(-70);
  • с использованием насоса предварительного разрежения АВЗ-90 в трансформаторе создаётся остаточное давление не более 400 Па;
  • далее включается в работу блок БВ-500(-70) и производится сушка твёрдой изоляции до достижения в баке трансформатора давления не более 26 Па и количества выделенной влаги за сутки не более 500 грамм.



Блок вакуумный БВ-500(-70) выполнен в виде металлического контейнера, внутри которого смонтировано оборудование (вакуумный насос 2ДВН-500, низкотемпературная ловушка парогазовой смеси, вакуумная система трубопроводов с вентилями, сильфонными компенсаторами, приборами контроля, шкаф управления). Отличительной особенностью блока является то, что для получения температуры ниже минус 70°С на поверхности вымораживания охладителя используется автономное холодильное оборудование. При этом нет необходимости применения расходных материалов, а именно: хладагентов (сухого льда, жидкого азота) и ацетона. Также в охладителе блока увеличена площадь поверхности вымораживания охладителя до 6,1 м2 (против 1,35 м2 в установках «ЭТМА Иней-4 У1»). Специальная спирально-витковая конструкция поверхности вымораживания обеспечивает увеличение её площади на протяжении времени сушки твёрдой изоляции. Такая конструкция охладителя обеспечивает сокращение времени сушки твёрдой изоляции не менее чем на 20%. Размораживание охладителя производится путём переключения компрессора в режим теплового насоса без вскрытия фланцевых соединений корпуса, время размораживания — не более 1 часа.
