ЭТМА ФТО-10 У1
Фильтр тонкой очистки масла

Предназначен для очистки от механических примесей и влаги минеральных (трансформаторного, кабельного, турбинного, индустриального и др.) и синтетических масел, а так же других электроизоляционных жидкостей.

Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования до 1150 кВ включительно (силовых трансформаторов, высоковольтных выключателей и др.) и турбин.

Фильтр применяется как самостоятельное изделие и может быть составной частью установок и технологических схем для обработки электроизоляционных жидкостей.

Изготавливается по ТУ У 34.04624312.023-2000. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирован на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — У1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок -1 год.
  • Обслуживающий персонал — 1 человек.
  • Экобезопасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ 12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.



ФТО-10 У1

Технические характеристики

Основные технические характеристики фильтра тонкой очистки ЭТМА ФТО-10 У1 приведены в таблице.

Таблица


Наименование параметра Значение
1 Пропускная способность, м3/ч, не более 10
2 * Параметры масла после обработки:
- содержание механических примесей , г/т, не более
- класс чистоты по ГОСТ 17216, не хуже

8-10
7 (9, 11)
3 Номинальная тонкость фильтрации, мкм 3 (5, 20)
4 Коэффициент фильтрации (β-коэффициент) ≥20
(≥50, ≥200)
5 Ресурс унифицированных фильтропакетов до регенерации при массовом содержании механических примесей в трансформаторном масле на входе в установку не более 50 г/т, м3, не менее 300
6 Предельно-допустимое рабочее давление, МПа (кгс/см2) 0,6 (6)
7 Максимально-допустимый перепад давления на унифицированном фильтропакете, МПа (кгс/см2) 0,25 (2,5)
8 Габаритные размеры, мм, , не более 460х380х975
9 Масса, кг, не более 45

* Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: массовом содержании механических примесей не более 50 г/т. При более низких показателях исходного масла обработку вести в течение нескольких циклов.

Особенности конструкции

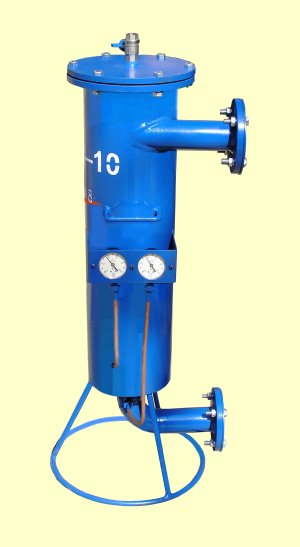

Фильтр выполнен в виде металлического цилиндра, внутри которого установлен унифицированный фильтропакет. Смонтирован на тележке или опорной раме. Фильтропакет изготовлен из трех фторопластовых фильтроэлементов. Перепад давления на фильтропакете определяется при помощи манометров.
