ЭТМА ФУМ-АТ.2/2/3.Н30-7/400-20 У2
Установка для сушки и фильтрации масел

Предназначена для удаления эмульгированной влаги и очистки от механических примесей (турбинных, гидравлических и др.) вязкостью от 5 до 50 сСт. Используется при эксплуатации турбин и при производстве масел.

Установка может применяться как самостоятельное изделие, так и может составной частью технологических процессов при производстве и эксплуатации различных масел.

Изготавливается по ТУ У 29.2-04624312-028-2002. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — У2 по ГОСТ 15150.
  • Средний срок службы — не менее 10 лет, гарантийный срок -1 год.
  • Обслуживающий персонал — 1 человек.
  • Экобезопасность — по ГОСТ 12.1.005.
  • Пожаробезопасность — по ГОСТ 12.1.004.
  • Электробезопасность — по ГОСТ 12.2.007.0.



ФУМ-А исп. 1 У1

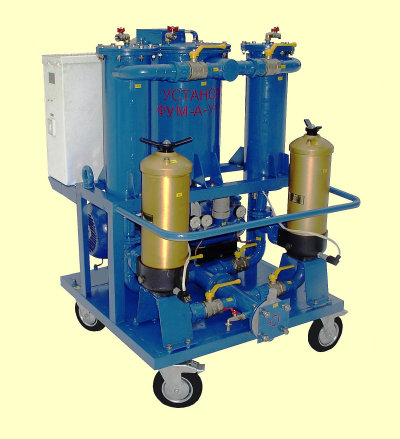

Блок фильтрации

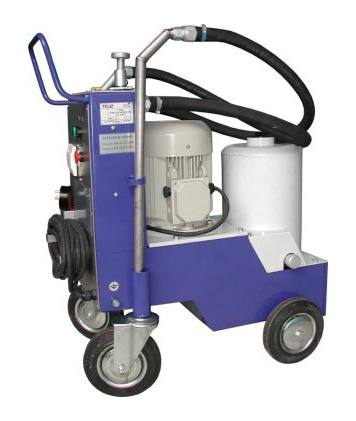

Блок сепарации



Технические характеристики

1)Основные технические характеристики установки ЭТМА ФУМ-АТ.2/2/3.Н30-7/400-20 У2 приведены в таблице.

Таблица


Наименование параметра Значение параметра
1

Номинальная производительность, м3/ч:

- блока фильтрации

- блока сепарации



до 20

1,5÷2,42)

2 Параметры масла после обработки:
- класс чистоты по ГОСТ 17216, не хуже
- массовое содержание механических примесей в масле на выходе, г/т, не более
- влагосодержание, %, не более


10
0,053)
3 Номинальная тонкость фильтрации блока фильтрации, мкм 5÷25
4 Давление на выходе блока фильтрации, МПа, не менее 0,35
5 Максимальная потребляемая мощность, кВт 45,0
6 Питание - трёхфазная сеть переменного тока напряжением, В 380
7 Исполнение передвижная
8 Габаритные размеры, мм:
- блока фильтрации
- блока сепарации

1230х1150х14404)
840х474х1085
9 Масса, кг
- блока фильтрации
- блока сепарации

520
140

Примечания:

1) В связи с постоянным совершенствованием оборудования характеристики установки могут отличаться от приведенных в таблице. Поэтому перед заказом установки рекомендуем уточнить характристики у производителя.

2) При вязкости масла 15±5 сСт.

3) Характеристика, заявленная производителем СОГ 933КТ1 (СОГ-933К1), при обобщённой производительности не более (600 л/мин.)х(сСт) и поступлением масла на входе с количеством нерастворённой влаги до 1%.

4) Высота указана без учёта колёс. В зависимости от типа используемых колёс высота установки увеличивается на 125÷250 мм.

Особенности конструкции

Установка состоит из двух блоков:

  • блока фмльтрации для доведения класса чистоты не хуже 9 по ГОСТ 17216;
  • блока сепарации для удаления эмульгированной влаги.

В состав блока фильтрации входит герметичный маслонасос, обеспечивающий необходимую производительность.
