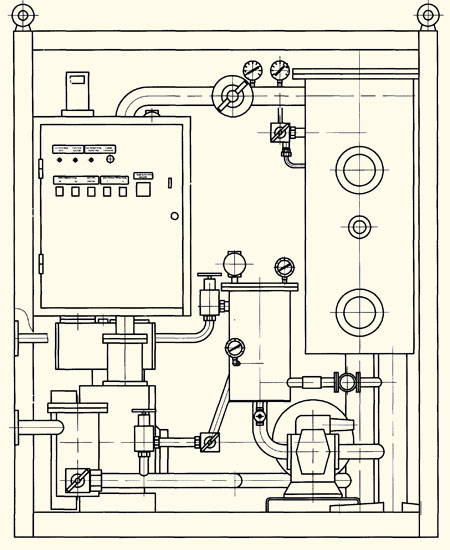

УВМ 10-1,2-У1
Установка для обработки трансформаторного масла
Предназначена для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин. Установка может использоваться для нагрева оборудования горячим маслом, азотирования трансформаторного масла и доливки высоковольтных вводов.
Изготавливается по ТУ У 29.2-04624312-026-2001 и имеет сертификаты соответствия с системах сертификации УкрСЕПРО и ГОСТ Р Госстандарта России. Вид климатического исполнения – У1 по ГОСТ 15150-69. Средний срок службы - не менее 10 лет, гарантийный срок -1 год. Обслуживающий персонал - 1 человек. Экобезопасность - по ГОСТ 12.1.005-88. Пожаробезопасность - по ГОСТ 12.1.004-91. Электробезопасность - по ГОСТ 12.2.007.0-75.
|
|
 |
Характеристики
|
|
Наименование параметра |
Значение |
| 1 |
Производительность, м3/ч, номинальная:
- в режиме обезгаживания и сушки
- в режиме нагрева и фильтрации
|
1,2
1,5
|
| 2 |
Диапазон регулирования производительности, м3/ч
|
0 - 2
|
| 3* |
* Параметры обработанного масла:
- объёмное газосодержание, %, не более
- массовое влагосодержание, г/т, не более
- содержание механических примесей, г/т, не более
- содержание азота после азотирования, %
- класс чистоты по ГОСТ 17216, не хуже
- тонкость фильтрации, мкм
- пробивное напряжение, кВ, не менее
|
0,1
10,0
8
8,5±0,5
9
5
70
|
| 4 |
Температура масла в режиме нагрева, oС |
85 |
| 5 |
Коэффициент фильтрации (β-коэффициент) |
≥50
|
| 6 |
Давление на выходе в режиме обработки, кг/см2, не менее
|
4,0
|
| 7 |
Мощность маслонагревателя, кВт
|
от 15 до 30
|
| 8 |
Удельная поверхностная мощность маслонагревателя,
Вт/см2, не более
|
1,15
|
| 9 |
Максимальная потребляемая мощность, кВт
|
36
|
| 10 |
Напряжение питания трехфазной сети переменного
тока частотой 50 Гц, В
|
380±10
|
| 11 |
Габаритные размеры, м, не более |
900х1250х1700 |
| 12 |
Масса, кг, не более |
950
|
|
|
* Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмном газосодержание - не более 10,5%; массовое влагосодержание - не более 50 г/т.
|
|
|
|
Особенности конструкции
Установка УВМ10-1,2 изготавливается в защитном контейнере. По согласованию между изготовителем и заказчиком установка может комплектоваться дополнительными или встроенными емкостями для хранения дегазированного масла. При этом габаритные размеры и масса могут отличаться от приведенных в таблице.
Установка оснащена безинерционным нагревателем оригинальной конструкции, с двойной пропиткой активной части электроизоляционным лаком и последующей термообработкой обеспечивает хорошую влагостойкость и высокие изоляционные характеристики межвитковой изоляции и исключает прямой контакт масла с токоведущими частями, перегрев и термическое разложение масла, повышает надежность. Секционирование нагревателя позволяет включать его на необходимый режим мощности: 7,5; 15; 30 кВт.
Двухступенчатая система фильтров обеспечивает обработку не менее 400 тонн свежего масла заводской поставки без регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании или обрыве фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подается звуковой сигнал.
Конструкция вакуумной камеры с применением новой высокоэффективной насадки позволяет добиться номинальной производительности за один цикл обработки.
Выходной маслонасос обеспечивает давление не менее 4 кг/см2,что дает возможность непосредственно производить доливку высоковольтных вводов дегазированным маслом.
Небольшие габариты и масса установки дают возможность размещать ее и транспортировать на прицепе легкового автомобиля.
|
|
|
