ЭТМА УВМ 10-0,4 У1
Установка для обработки трансформаторного масла

Предназначена для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин. Установка может использоваться для азотирования трансформаторного масла и доливки высоковольтных вводов.

Изготавливается по ТУ У 29.2-04624312-026-2001. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Соответствует требованиям технических регламентов «О безопасности машин и оборудования» и «О безопасности низковольтного оборудования».

  • Вид климатического исполнения - У1 по ГОСТ 15150.
  • Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
  • Обслуживающий персонал - 1 человек.
  • Экобезопасность - по ГОСТ 12.1.005.
  • Пожаробезопасность - по ГОСТ 12.1.004.
  • Электробезопасность - по ГОСТ 12.2.007.0.

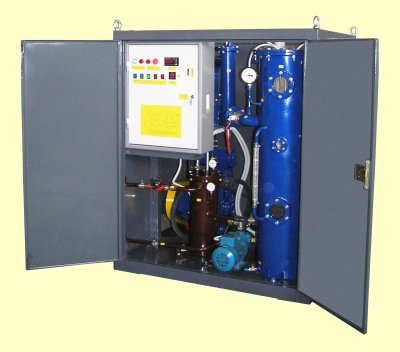

Установка для обработки трансформаторного масла УВМ 10-0,4 У1

Технические характеристики

Основные технические характеристики установки УВМ ЭТМА 10-0,4 У1 приведены в таблице.

Таблица

Наименование параметраЗначение параметра
Производительность, м3/ч, номинальная:
- в режиме обезгаживания и сушки
- в режиме нагрева и фильтрации

0,4
1,0
Диапазон регулирования производительности, м3 0 – 1,5
* Параметры обработанного масла:
- объёмное газосодержание,%, не более
- массовое влагосодержание, г/т, не более
- содержание механических примесей, г/т, не более
- содержание азота после азотирования, %
- класс чистоты по ГОСТ 17216, не хуже
- тонкость фильтрации, мкм
- пробивное напряжение, кВ, не менее

0,1
10,0
8
8,5±0,5
9
5
70
Температура масла в режиме нагрева, °С 85
Коэффициент фильтрации (β-коэффициент) ≥50
Давление на выходе в режиме обработки, кг/см2, не менее 4,0
Мощность маслонагревателя, кВт от 6 до 12
Удельная поверхностная мощность маслонагревателя, Вт/см2, не более 1,15
Максимальная потребляемая мощность, кВт 18
Напряжение питания трехфазной сети переменного тока частотой 50 Гц, В 380 ± 10%
Габаритные размеры, мм, не более 1400х1250х1700
Масса, кг, не более 750

* - указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмное газосодержание — не более 10,5%; массовое влагосодержание — не более 50 г/т.

Особенности конструкции

Установка ЭТМА УВМ 10-0,4 У1 изготавливается в защитном контейнере. По согласованию между изготовителем и заказчиком установка может комплектоваться дополнительными или встроенными емкостями для хранения дегазированного масла. При этом габаритные размеры и масса установки могут отличаться от приведенных в таблице.

Установка оснащена безинерционным нагревателем оригинальной конструкции с двойной пропиткой активной части электроизоляционным лаком и последующей термообработкой, что обеспечивает хорошую влагостойкость и высокие изоляционные характеристики межвитковой изоляции и исключает прямой контакт масла с токоведущими частями, перегрев и термическое разложение масла, повышает надёжность. Секционирование нагревателя позволяет включать его на необходимый режим мощности: 3; 6; 12 кВт.

Двухступенчатая система фильтров обеспечивает обработку не менее 400 тонн свежего масла заводской поставки без регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании или обрыве фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подается звуковой сигнал.

Конструкция двухкаскадной вакуумной камеры с применением новой высокоэффективной насадки позволяет добиться номинальной производительности за один цикл обработки.

Выходной маслонасос обеспечивает давление не менее 4 кг/см2,что даёт возможность непосредственно производить доливку высоковольтных вводов дегазированным маслом.

Небольшие габариты и масса установки дают возможность размещать её и транспортировать на прицепе легкового автомобиля.
