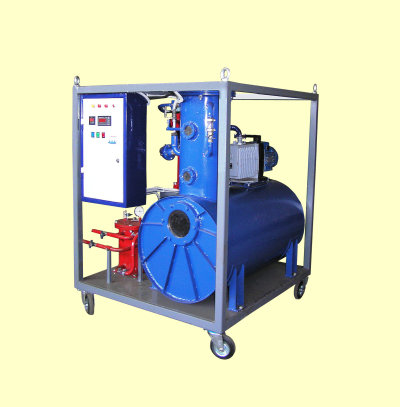

ЭТМА УВМ 10-0,2/60 У1
Установка для обработки трансформаторного масла

Предназначена для термовакуумной обработки трансформаторного, кабельного и других масел с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного, напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.). Установка может использоваться для азотирования трансформаторного масла и доливки высоковольтных вводов.

Изготавливается по ТУ У 29.2-04624312-026-2001. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Соответствует требованиям технических регламентов «О безопасности машин и оборудования» и «О безопасности низковольтного оборудования».

  • Вид климатического исполнения - У1 по ГОСТ 15150.
  • Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
  • Обслуживающий персонал - 1 человек.
  • Экобезопасность - по ГОСТ 12.1.005-88.
  • Пожаробезопасность - по ГОСТ 12.1.004.
  • Электробезопасность - по ГОСТ 12.2.007.0.



Технические характеристики

Основные технические характеристики установки УВМ 10-0,2/60 У1 приведены в таблице.

Таблица

Наименование параметраЗначение
Производительность, м3/ч, номинальная: 0,2
* Объем обрабатываемой порции масла, л 60
** Параметры обработанного масла:
- объёмное газосодержание, %, не более
- массовое влагосодержание, г/т, не более
- содержание механических примесей, г/т, не более
- содержание азота после азотирования, %
- класс чистоты по ГОСТ 17216, не хуже
- тонкость фильтрации, мкм
- пробивное напряжение, кВ, не менее

0,1
10,0
8
8,5±0,5
9
5
70
Температура масла в режиме обработки, °С от 40 до 60
Коэффициент фильтрации (β-коэффициент) ≥50
Давление на выходе в режиме обработки, кг/см2, не менее 4,0
Мощность маслонагревателя, кВт 3
Удельная поверхностная мощность маслонагревателя, Вт/см2, не более 1,2
Максимальная потребляемая мощность, кВт 4
Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В 380 ± 10%
Габаритные размеры, мм, не более 1100х1000х1350
Масса, кг, не более 250

* - по требованию заказчика объём обрабатываемой порции масла — 25-200 л;
** - указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмное газосодержание — не более 10,5%; массовое влагосодержание — не более 50 г/т.

Особенности конструкции

Установка ЭТМА УВМ 10-0,2/60 У1 изготавливается в открытом, без наружной обшивки исполнении на поворотных колёсах для перемещения по территории производственных помещений, монтажных площадок и со встроенной ёмкостью для хранения дегазированного масла. Объём ёмкости для хранения дегазированного масла — от 25 до 200 л — указывается при заказе установки после дроби, например, установка с ёмкостью 100 л — УВМ10-0,2/100 У1. При этом габаритные размеры и масса установки будут отличаться от указанных в таблице. По требованию заказчика установка может быть изготовлена в защитном контейнере.

Двухступенчатая система фильтров обеспечивает обработку не менее 200 тонн свежего масла заводской поставки без регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в комплекте ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании или обрыве фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подаётся звуковой сигнал.

Конструкция двухкаскадной вакуумной камеры с применением новой высокоэффективной насадки позволяет добиться номинальной производительности за один цикл обработки.

Выходной маслонасос обеспечивает давление не менее 4 кг/см2, что даёт возможность непосредственно производить доливку высоковольтных вводов дегазированным маслом.

Небольшие габариты и масса установки дают возможность размещать её и транспортировать на прицепе легкового автомобиля.
