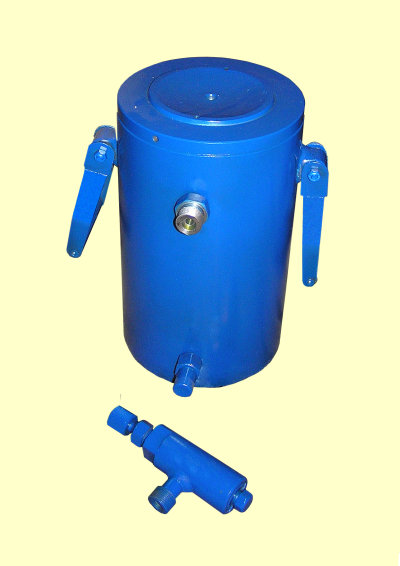

ЭТМА ДГ-40В У1, ЭТМА ДГ-60В У1, ЭТМА ДГ-100В У1
Домкраты гидравлические

Общие сведения

Домкраты гидравлические ЭТМА ДГ-40В У1, ЭТМА ДГ-60В У1, ЭТМА ДГ-100В У1 предназначены для подъёма тяжеловесного оборудования в составе устройств для монтажа тяжеловесного оборудования, в частности, для подъёма трансформаторов, реакторов и другого электротехнического оборудования при выполнении электромонтажных и ремонтных работ.

Изготавливаются по ТУ У 34.04624312.008-97. Имеют сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицированы на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеют декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — У1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
  • Обслуживающий персонал — 2 человека.
  • Экобезопасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ 12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.



Особенности конструкции

Гидродомкраты конструктивно выполнены с гидровозвратом. Для предотвращения опускания поршня в аварийных режимах (обрыв рукавов высокого давления, разгерметизация напорной магистрали и пр.) они снабжены клапанами обратными управляемыми.

Имеются выходы со штуцерами для подключения рукавов высокого давления с гайкой ¾" или М20х1,5 с уплотнением конусом.

Технические характеристики

Основные технические характеристики домкратов гидравлических ЭТМА ДГ-40В У1, ЭТМА ДГ-60В У1 и ЭТМА ДГ-100В У1 приведены в таблице.

Таблица


Наименование параметра Значение параметра
    ЭТМА ДГ-40В У1 ЭТМА ДГ-60В У1 ЭТМА ДГ-100В У1
1 Грузоподъёмность, тс (при давлении 40 МПа) 40 60 100
2 Номинальное давление, МПа (кг/см2) 40 (400)
3
Ход поршня, мм 0÷160
4
Наличие гидровозврата поршня да
5
Габаритные размеры, мм:
  • диаметр
  • габарит по ручкам
  • высота

160
220

305

170

230

340

200

270

340

6
Масса, кг, не более 40 50 64
