ЭТМА НСП 400/2,5 У1

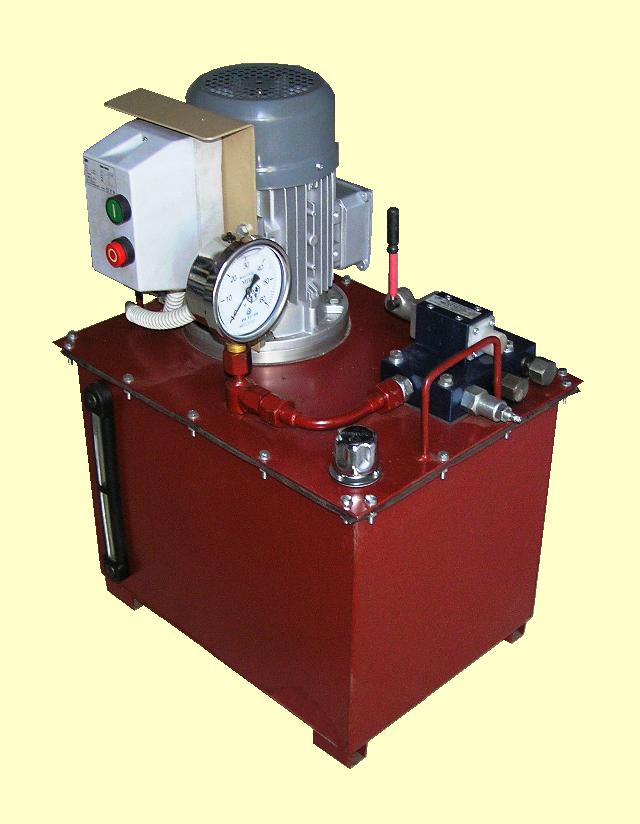

Насосная станция

Общие сведения

Насосная станция ЭТМА НСП 400/2,5 У1 предназначена для привода гидравлических домкратов ЭТМА ДГ-100В У1, работающих с номинальным давлением 40 МПа и осуществляющих подъём груза, в частности, для подъёма и перемещения трансформаторов, реакторов и другого электротехнического оборудования при выполнении электромонтажных и ремонтных работ.

Изготавливается по ТУ У 34.04624312.008-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — У1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
  • Обслуживающий персонал — 2 человека.
  • Экобезопасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ 12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.



Особенности конструкции

Насосная станция с номинальным давлением 40 МПа и производительностью до 2,5 л/мин.

Присоединительные резьбы на выходных штуцерах - М20х1,5.

По дополнительному заказу насосная станция комплектуется:
- БРС (быстроразъёмными соединениями);
- дросселями для раздельного регулирования подачи масла на гидродомкраты.

Технические характеристики

Основные технические характеристики насосной станции ЭТМА НСП 400/2,5 У1 приведены в таблице.

Таблица


Наименование параметра Значение параметра
1 Номинальное давление, МПа (кг/см2) 40 (400)
2 Напряжение питания трёхфазной сети частотой 50 Гц, В 380±10%
3
Производительность при работе с гидродомкратами ЭТМА ДГ-100В У1, л/мин. 2,5
4
Число одновременно обслуживаемых гидродомкратов, шт. 1-4
5
Управление подъёмом ручное
6 Наличие гидровозврата да
7
Рабочая жидкость — минеральное масло:
  • в летний период
  • в зимний период

  • И-20А, И-40А
    АМГ-10
    8 Мощность электродвигателя, кВт 2,2
    9
    Ёмкость масляного бака, л 30
    10
    Габаритные размеры, мм, не более:
  • длина
  • ширина
  • высота

  • 500
    420
    730
    11 Масса без масла, кг, не более 66
