ЭТМА МЦУ-4 У1
Установка маслоочистительная цеолитовая
Предназначена для очистки от механических примесей и влаги минеральных (трансформаторного, кабельного) масел, а также других электроизоляционных жидкостей.
Используется при монтаже, ремонте и эксплуатации маслонаполненного высоковольтного оборудования (силовых трансформаторов, высоковольтных выключателей и др.) Установка может быть использована для нагрева оборудования горячим маслом и перекачки масла.
Изготавливается по ТУ У 34.04624312.018-98. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Соответствует требованиям технических регламентов «О безопасности машин и оборудования» и «О безопасности низковольтного оборудования».
- Вид климатического исполнения - У1 по ГОСТ 15150.
- Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
- Обслуживающий персонал - 1 человек.
- Экобезопасность - по ГОСТ 12.1.005.
- Пожаробезопасность - по ГОСТ 12.1.004.
- Электробезопасность - по ГОСТ 12.2.007.0.

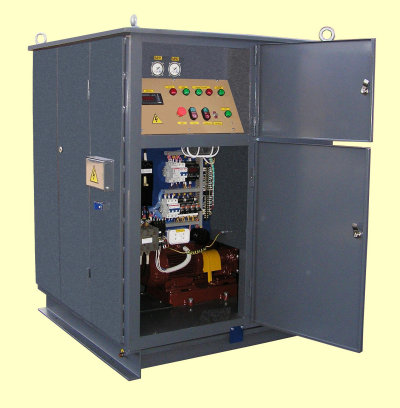

Установка ЭТМА МЦУ-4 У1

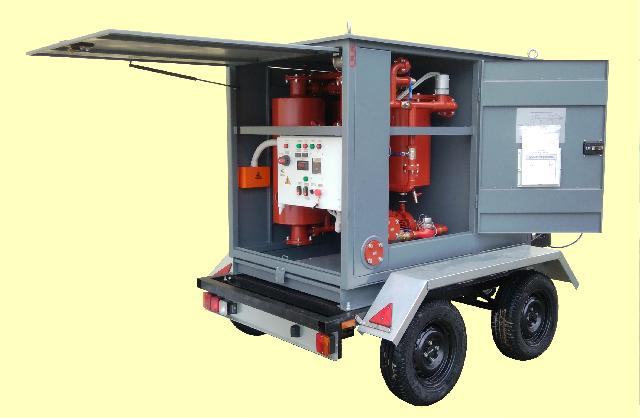

Вариант исполнения установки ЭТМА МЦУ-4 У1 на автомобильном прицепе
Технические характеристики
Основные технические характеристики установки ЭТМА МЦУ-4 У1 приведены в таблице.
Таблица
| Наименование параметра | Значение параметра |
|
| 1 | Производительность, м3/ч, не менее - в режиме сушки и фильтрации - в режиме нагрева и фильтрации - в режиме перекачкии фильтрации |
2,4 2,4 3,6 |
| 2 | * Параметры обработанного масла: - массовое влагосодержание, г/т, не более - содержание механических примесей, г/т,не более - тонкость фильтрации, мкм - класс чистоты по ГОСТ 17216, не хуже - пробивное напряжение, кВ, не менее |
10 10 5...20 11 60 |
| 3 | Максимальная температура масла на выходе в режиме нагрева, Со, не более | 40 |
| 4 | Адсорберы: - количество, шт. - масса сорбента в двух адсорберах, кг - влагоемкость сорбента, %, не менее - сорбент |
2 130 10 синтет. цеолит марки NaA |
| 5 | Давление на выходе, кгс/см2, не менее | 2,5 |
| 6 | Мощность маслонагревателя, кВт | 35 |
| 7 | Удельная поверхностная мощность маслонагревателя, Вт/см2, не более | 1,15 |
| 8 | Максимальная потребляемая мощность, кВт |
40 |
| 9 | Напряжение питания трехфазной сети переменного тока частотой 50 Гц, В | 380 (220/127**) |
| 10 | Габаритные размеры, мм, не более |
1120х1115х1450 |
| 11 | Масса, кг, не более | 650 |
* - указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: массовом влагосодержании не более 50 г/т. При более низких показателях масла обработку следует вести в течение нескольких циклов;
** - установка для работы в сети 220/127 В изготавливается по отдельному заказу.
Особенности конструкции
Установка выполнена в виде металлического каркаса, на котором смонтировано оборудование: маслонагреватель, два адсорбера, фильтр грубой и тонкой очистки, насос, электрический шкаф и панель управления.
В установке ЭТМА МЦУ-4 У1 применяется ленточный нагреватель непосредственного нагрева (по требованию заказчика может быть применён слюдопластовый нагреватель косвенного нагрева). Оригинальная конструкция безинерционных нагревателей исключает перегрев и возможность термического разложения масла. Автоматически поддерживается заданная температура масла.
Без смены (или регенерации) сорбента установка может обработать 390 тонн свежего масла с завода-изготовителя (с массовым влагосодержанием не более 50 г/т), при этом сорбент должен быть сухим.
Двухступенчатая система фильтров позволяет обработать не менее 390 тонн свежего масла с завода-изготовителя до регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подается звуковой сигнал. Контроль температуры осуществляется с помощью регулятора температуры, контроль давления осуществляется манометром.
