Блок ЭТМА МЦУ-С У1

Предназначен для регенерации (снижения кислотности) минеральных (трансформаторного, кабельного, турбинного, индустриального и др.) и синтетических масел, а также других электроизоляционных жидкостей в комплексе установки ЭТМА МЦУ-4 У1.

Используется при монтаже, ремонте и эксплуатации маслонаполненного высоковольтного оборудования (силовых трансформаторов, высоковольтных выключателей и др.) и турбин.

Изготавливается по ТУ У 34.04624312.018-98. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирован на соответствие требованиям  «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ № 753 от 15.09.2009 г. Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения — У1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
  • Обслуживающий персонал — 1 человек.
  • Экобезопасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ 12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.

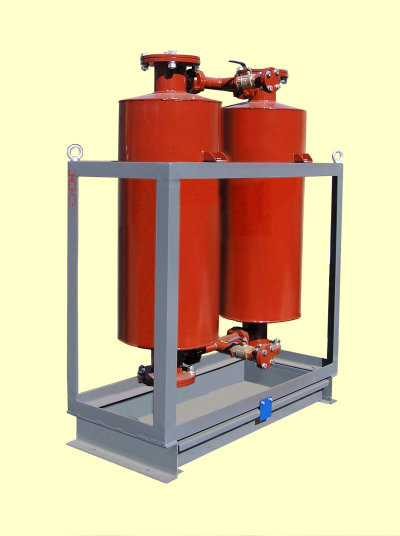

Блок МЦУ-С У1

Технические характеристики

Основные технические характеристики блока ЭТМА МЦУ-С У1 приведены в таблице.

Таблица


Наименование параметра Значение параметра
1 Адсорберы:
- количество, шт.
- сорбент
- масса силикагеля марки КСКГ в двух адсорберах, кг
- влагоёмкость сорбента, %, не менее

2
силикагель марки КСКГ
120

10
2 Параметры обработанного масла:
- кислотное число, мг КОН/г масла, не более
- пробивное напряжение, кВ, не менее

0,02-0,05 *
65
3 Габаритные размеры, мм, не более 1045х455х1290
4 Масса, кг, не более 175

* Достигаемое значение кислотного числа зависит от производительности установки с блоком ЭТМА МЦУ-С У1 и от требований нормативной документации к трансформаторному маслу для соответствующего класса напряжения маслонаполненного оборудования.

Особенности конструкции

Блок адсорберов с сорбентом выполнен в виде рамы, на которой смонтированы два адсорбера, заполненные силикагелем марки КСКГ, который используется для снижения кислотности масла.

Без регенерации сорбента установка с блоком ЭТМА МЦУ-С У1 может обработать 390 тонн свежего масла с завода-изготовителя.
